Методы формирования ом сигнала

ФОРМИРОВАНИЕ ОДНОПОЛОСНЫХ АМ СИГНАЛОВ

Передача информации одной боковой полосой имеет следующие преимущества:

- не тратится мощность передатчика на передачу несущих колебаний, за счет чего можно увеличить мощность колебаний передаваемой боковой полосы, а следовательно, и дальность действия связи;

- при отсутствии модуляции мощность не расходуется, т.к. передачи несущих колебаний нет;

- меньше занимаемая полоса, что позволяет отведенную для системы полосу частот уплотнить большим числом каналов;

- требуется более узкая полоса пропускания приемника, что повышает помехозащищенность за счет снижения уровня помех в рабочей полосе.

1) Метод фильтрации.

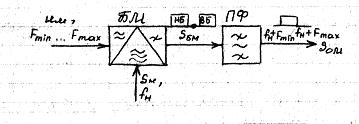

Рисунок 15.1 – Структурная схема.

С помощью балансного (или кольцевого) модулятора БМ получают двухполосный сигнал с подавленной несущей. Далее полосовым фильтром ПФ выделяется требуемая боковая полоса частот.

Недостаток: т.к. частотный разнос между боковыми полосами раван 2F_min, то к ПФ предъявляются жесткие требования по полосе расфильтровке (применяются высокодобротные пьезокерамические и кварцевые фильтры).

2) Метод фазирования.

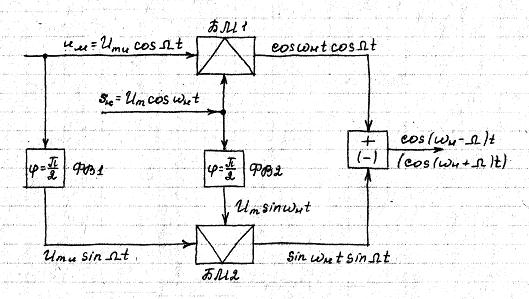

Рисунок 15.2 – Структурная схема.

Для перемножения сигналов используются балансные (или кольцевые) модуляторы БМ1 и БМ2. На БМ2 входные сигналы и подаются через фазовращатели на 90⁰ ФВ1 и ФВ2. Если модулирующий сигнал имеет более сложный спектр, то ФВ1 должен обеспечить изменение фазы всех спектральных составляющих.

Для формирования нижней боковой полосы частот нужно просуммировать полученные произведения; верхней – следует использовать вычитание. Это можно доказать, воспользовавшись тригонометрическими формулами:

,

.
