Структура стандартов IEEE802.x

Базовые технологии локальных вычислительных сетей

Протоколы с поддержкой сжатия данных или без нее

Сжатие данных применяется для повышения полезной скорости передачи данных и называется динамической компрессией в отличие от статической. Статическое сжатие данных выполняется до их передачи с помощью прикладных программ, например, ZIP, RAR. Для сжатия данных используются различные алгоритмы, в которых в зависимости от типа данных и алгоритма обеспечивается сжатие 1:2-1:8.

Поскольку, на компрессию/декомпрессию затрачивается дополнительное время, выигрыш от ее применения достигается в низкоскоростных каналах связи – до 64 кбит/с. В ЛВС компрессия/декомпрессия почти не применяется.

В 1980 году американский национальный институт IEEE (Institute of Electrical and Electronics Engineering) образовал комитет 802 по стандартизации ЛВС. В результате его работы было принято семейство стандартов IEEE 802.x, которые охватывают два уровня модели OSI:

• Физический

• Канальный

Напомним, что основной задачей физического уровня является передача потока бит информации между передатчиком и приемником в виде физических сигналов, которые распространяются в конкретной физической среде. Канальный уровень ответствен за передачу данных на логическом уровне между отправителем и получателем, которые подключены к общей физической среде передачи. Поэтому он определяет формат кадра данных, формат локальных адресов, алгоритм последовательности, в которой РС могут предавать данные по общей среде (алгоритм доступа к разделяемой среде), метод обнаружения ошибок передачи, и возможно ряд дополнительных функций. Конкретные протоколы этих двух уровней определены в технологии.

Напомним, что для транспортировки данных в пределах простой одно сегментной ЛВС, в принципе, достаточно протоколов канального и физического уровня, к которым могут непосредственно обращаться прикладные протоколы. Протоколы других уровней нужны для передачи данных в сложных много сегментных гетерогенных сетях. Однако на практике, чтобы обеспечивать приложениям возможность работы в любой сети универсальным образом, на конечных узлах устанавливаются полные стеки сетевых протоколов.

В 1985 году международная организация по стандартизации, взяв за основу стандарты ІЕЕЕ, приняла серию международных стандартов ISO/DIS 8802-2-5 физического и канального уровней.

Структура стандартов:

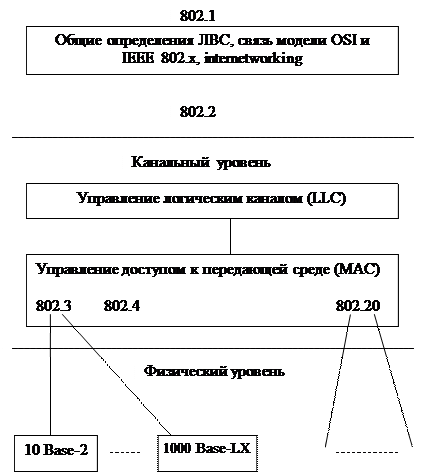

Рис. 4.1. Структура стандартов IEEE 802.x

Назначение стандартов:

802.1 - internetworking - стандартизует взаимодействие разных технологий (объединение сетей) средствами канального уровня; включает стандарты по построению много сегментных сетей на основе базовых технологий; описание основных и дополнительных функций мостов и коммутаторов.

802.2 - стандарт канального уровня, разделяет его на два подуровня LLC и MAC.

LLC (Logical Link Control) отвечает за передачу данных с требуемой степенью надежности, аналогично, например, транспортному уровню, а также реализует функции интерфейса с сетевым и МАС уровнями. Используется для идентификации протокола в многопротокольных компьютерах, указывая точку доступа для протокола верхнего уровня, которому предназначен пакет.

MAC (Media Access Control) обеспечивает логическую связь узлов сети, подключенных к общей физической среде по алгоритму, принятому в данной технологии.

На конечном компьютере уровень LLC реализуется программно соответствующим модулем ОС, а MAC уровень - частично аппаратно в сетевом адаптере, частично программно в драйвере сетевого адаптера.

Стандарты 802.3-802.20 определяют методы доступа и спецификации физического уровня для разных технологий, например: 802.3 – сети Ethernet с методом доступа CSMA/CD; 802.6 - сети мегаполисов с использованием технологий кабельного телевидения (до 25 км), передачи речи и видеоданных; 802.11 - беспроводные и радиосети для мобильных ПК. В настоящее время стандарт продолжает развиваться и пополнятся.

Каждому стандарту канального уровня, как правило, соответствует несколько стандартов физического уровня для разных сред передачи данных.
