Полнодуплексные протоколы ЛВС

К портам мостов/коммутаторов и маршрутизаторов могут подключаться сегменты на концентраторах. В этом случае порт коммутатора или маршрутизатора поддерживает полудуплексный режим и является одним из узлов данного сегмента с разделяемой средой передачи.

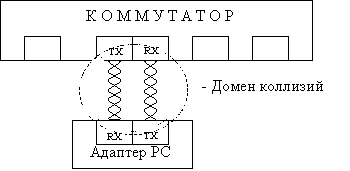

Рис. 6.5. Домен коллизий между компьютером и портом коммутатора

Если к порту коммутатора подключается отдельный компьютер (или порт другого коммутатора), то коммутатор может работать как в обычном полудуплексном, так и в полнодуплексном режиме.

В полудуплексном режиме коллизия возникает, если оба передатчика (порта коммутатора и адаптера) одновременно или почти одновременно начинают передачу, считая, что сегмент из двух проводов (домен коллизий) свободен.

В дуплексном режиме одновременная передача – коллизией не считается, что может существенно увеличить производительность сети. Для реализации дуплексного режима МАС – блоки коммутатора и адаптера должны его поддерживать (все современные модели поддерживают). Изменения в логике работы МАС – блоков минимальны: для Ethernet отменяется фиксация и обработка коллизий, а для маркерных сетей кадры посылаются коммутатору, когда нужно РС без ожидания маркера. Т.е. фактически МАС – блок не использует протокол доступа к разделяемой среде. При равновероятной передаче информации в обоих направлениях производительность соединения может возрасти в 2 раза.
