Системы перевязки швов и специальные виды кирпичной кладки

Кладка стен из кирпича бывает:

– СПЛОШНАЯ

Прочность кладки зависит от прочности камня и раствора, от системы перевязки вертикальных швов между камнями, а также от воздействия влаги, температур, ветра и коррозии. Камни укладывают в стену горизонтальными рядами.

Толщина горизонтальных швов: 10-15мм (12 норма), вертикальных – 8-15мм (10 норма).

С учетом швов стены из кирпича бывают:

1/4кирпича 65мм 1/2кирпича 120мм 1кирпич 250мм 1,5кирпича 380мм 2кирпича 510мм 2,5кирпича 640мм 3кирпича 770мм

С учетом толщины горизонтальных швов в 1 м кладки по высоте из кирпича толщиной 65 мм укладывается 13 рядов.

Кирпичи и камни правильной формы укладывают в определенном порядке, который составляет определенную систему перевязки швов.

Наиболее распространенные системы перевязки:

1. однорядная (цепная) – образуется чередованием одного тычкового и одного ложкового рядов. Достоинства: – высокая прочность кладки; – простота исполнения. Недостатки: – большие затраты труда; – требует более квалифицированных каменщиков; – требует большего числа целых кирпичей. Однорядная система перевязки отличается и высокой прочностью кладки, но по сравнению с другими системами требует, более квалифицированных каменщиков и большего числа целых кирпичей. 1 – тычковые ряды 2 – ложковые ряды 7 – забутка
2. многорядная – пять ложковых рядов перевязываются одним тычковым. При этом поперечные вертикальные швы тычковых рядов смещены на четверть кирпича, а вложковых рядах — на полкирпича. Продольные вертикальные швы (со второго по шестой включительно) не перевязываются. Достоинства: – меньших затрат труда; – меньше целого кирпича. Недостатки: – повышаются теплотехнические свойства стен; – прочность кладки меньше по сравнению с однорядной. 1 – тычковые ряды 2-6 – ложковые ряды 7 – забутка
3. трехрядная – чередование трех ложковых рядов и одного тычкового Трехрядную систему применяют только для кладки столбов и простенков шириной до 1м. Система отличается простотой и достаточной прочностью, но область применения ограничена. Тычковые ряды выполняют в нижнем и верхнем рядах кладки, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизы, пояски), под балконными прогонами, плитами перекрытия. КЛАДКА ПРОСТЕНКОВ а) сечением 2х3 б) сечением 2х31/2 КЛАДКА СТОЛБОВ а) сечением 2х2 кирпича б) сечением 11/2х2 кирпича в) сечением 2х21/2 кирпича

– ОБЛЕГЧЕННАЯ – часть камней заменяют легким бетоном, засыпками или воздушными прослойками

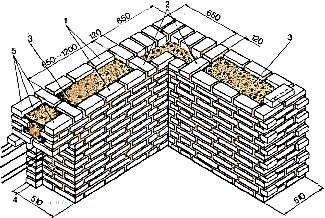

1.Облегченная колодцевая состоит из двух продольных стенок толщиной 1/2 кирпича каждая, расположенных друг от друга на расстоянии 140…340 мм и соединенных между собой через 650…1200 мм по длине поперечными стенками толщиной 1/2 кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют легким бетоном (здания до 4 этажей), засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней и плит. При толщине стен, не кратной 1/2 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами.
2. Облегченная с гибкими связями Связь между наружной и внутренней верстой обеспечивается гибкими связями: – стальная арматура; – полимерная арматура; – стеклопластиковая арматура. Арматура укладывается в шов на расстоянии ≤1м. ЗАСЫПНОЙ УТЕПЛИТЕЛЬ (слой 40-50см) ПЛИТНЫЙ УТЕПЛИТЕЛЬ

Завершают облегченную кладку 3,4 ложковыми рядами сплошной кладки с армированием.
