Задание декартовых координат
М декартовы координаты
Для переключения режима отображения координат в строке состояния
Воспользоваться одним из следующих способов:
■ В ответ на запрос следующей точки, отображаемый в командной строке, щелкнуть мышью на индикаторе координат в строке состояния.
■ Нажать клавишу F6 или CTRL+D.
■ Установить одно из следующих значений системной переменной COORDS:
С помощью абсолютных и относительных декартовых и полярных 2М координат определяются точные положения объектов на рисунке.
Для указания точек при создании объектов можно вводить абсолютные и относительные декартовы (прямоугольные) координаты.
Чтобы воспользоваться декартовыми координатами для задания точки, введите значения X и Y, разделенные запятой (X,Y). Координата X определяет расстояние от начала координат по горизонтали, Y - по вертикали. Значения расстояний могут быть положительными или отрицательными.
Абсолютные координаты базируются на исходной точке ПСК (0,0), которая является пересечением осей X и Y. Такой способ ввода можно применять, если известны точные координаты X и Y точки.
|
|
|
При использовании динамического ввода можно задавать абсолютные координаты с префиксом #. Если координаты вводятся не в подсказке, а в командной строке, префикс # не используется. Например, значение #3,4 означает точку, удаленную от начала координат ПСК по оси X на 3 единицы и по оси Y на 4 единицы.

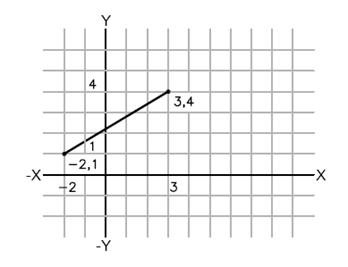

В приведенном ниже примере проводится линия с началом в точке X= -2 и Y= 1 и с конечной точкой (3,4). Введите в подсказке следующее:
Команда: отрезок От точки: #-2,1 К точке: #3,4 Линия располагается следующим образом:
Относительные координаты отсчитываются относительно последней введенной точки. Относительные декартовы координаты применяются, если известны значения смещений координат точки относительно предыдущей точки.
Для обозначения относительных координат используется знак @ перед числовыми значениями. Например, чтобы указать точку, удаленную от последней заданной точки по оси X на 3 единицы и по оси Y на 4 единицы, необходимо ввести @3,4.

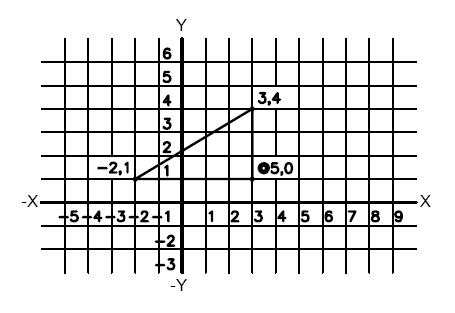

В приведенном ниже примере показано построение сторон треугольника. Первая сторона представляет собой линию с началом в точке с абсолютными координатами (-2,1) и с конечной точкой, удаленной от начальной точки на 5 единиц по оси X и на 0 единиц по оси Y. Вторая сторона представляет собой линию, начинающуюся в конечной точке первой линии и заканчивающуюся в точке 0 единиц по оси X и 3 единицы по оси Y. Для возврата в начальную точку в конечном сегменте линии используются относительные координаты.
Команда: отрезок
От точки: #-2,1
К точке: @5,0
К точке: @0,3
К точке: @-5,-3
На запрос координат точки введите координаты в подсказке, используя следующий формат: # x,y
Если динамический ввод отключен, введите координаты в командной строке, используя следующий формат: x,y
