Значения импульсной характеристики

Таблица 1

		5(=7)	4(=8)
	1,000000	0,700790	0,250793
	2(=9)	2(=10)	1(=11)
	0,000000	-0,045649	-0,016356

Выход взвешивающего фильтра для каждого субкадра, длительностью 5 мс является , где номер выборки сигнала в субкадре с частотой дискретизации 8 кГц.

В соответствии с RPE алгоритмом, для уменьшения количества передаваемых дискретных отсчетов процесса, он подвергается предварительной обработке. Дискретизированные с частотой 8 кГц отсчеты речи разбиваются на кадры, длительностью 20 мс, и 4 субкадра по 5 мс. Субкадры процесса на выходе НЧ фильтра, длительностью 5 мс и состоящие из 39 отсчетов, подвергается децимации (прореживанию) в соотношении 1:3. В результате получаются три выборки по 13 импульсов в каждой. Фазы этих последовательностей сдвинуты друг относительно друга на одну выборку (0,125 мс) (рисунок 6).

Далее производится выбор номера одной из этих трех последовательностей, обладающей с максимальной энергией, т. е. . В выбранной последовательности определяется импульс с максимальной амплитудой (масштабный) импульс . В каждом 5 мс субкадре на передачу номера последовательности с максимальной энергией затрачивается 2 бита, а на передачу - 6 бит. кодируется по логарифмическому закону.

Кроме того, передаются амплитуды всех 13 импульсов выбранной последовательности с максимальной энергией. При этом на передачу каждого импульса затрачивается 3 бита. На всю последовательность затрачивается бит в субкадре или бит в кадре.

Ниже приводится распределение битов по параметрам в 20 мс кадре: 8 коэффициентов ; 4 коэффициента ; 4 коэффициента ; 4 коэффициента ; 4 значения ; 4 значения всех 13 импульсов . Итого 260 бит/кадр.

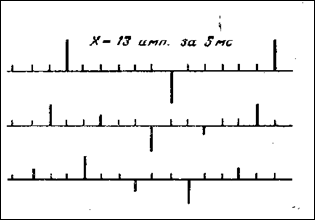

Рисунок 6. Пример децимации и селекции импульсов.

При частоте кадров 50 Гц общая информационная скорость составляет кбит/с. Для синхронизации и защиты от ошибок в канале связи отводится 3 кбит/с.

Кодер RPE-LTP-LPC обеспечивает высокое качество речи, которое незначительно снижается при 5% ошибок в канале связи и при отношениях сигнал/помеха 26 и 18 дБ. Кодер может быть реализован на одном цифровом процессоре типа TMS320C25 с внешней памятью.
