При параллельной работе СГ автоматическое распределение реактивной нагруз
ки обеспечивают реактивные компенсаторы (см. п. 4. Реактивные компенсаторы).
В отсутствие реактивных компенсаторов реактивную нагрузку распределяют при помощи т.н. уравнительных связей (рис. 3.23).

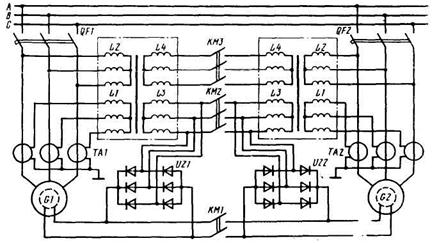

Рис. 3.23. Принципиальная схема различных способов подключения
уравнительных связей между параллельно работающими СГ
Для однотипных генераторов с одинаковым номинальным напряжением возбужде-
ния уравнительную связь устанавливают между обмотками возбуждения, т. е. на стороне постоянного тока. При замыкании контактов КМ1 обмотки возбуждения соединяются па-
раллельно, поэтому любое изменение напряжения на одной из них автоматически приво-
дит к такому же изменению напряжения на другой.
Уравнительные соединения применяют также на стороне переменного тока. Для СГ одинаковой мощности могут быть установлены уравнительные соединения между выход-
ными обмотками L3 компаундирующих трансформаторов. При замыкании контактов КМ2 эти обмотки соединяются параллельно, поэтому изменение напряжения на одной из них вызовет такое же изменение напряжения на другой.
|
|
Для СГ разной мощности, имеющих разные напряжения возбуждения, применяют дополнительные обмотки L4 с одинаковыми выходными напряжениями. Если реактивные нагрузки СГ одинаковы, то в уравнительных проводах, соединяющих эти обмотки, токи не протекают. При изменении реактивной нагрузки одного из генераторов возникающие между обмотками L4 уравнительные токи будут подмагничивать магнитопровод одного из компаундирующих трансформаторов и размагничивать магнитопровод другого, что приведет к выравниванию реактивных нагрузок генераторов.
