В зависимости от области применения и условий работы АТСНмогут содержать различное число телевизионных датчиков, в их структуре могут использоваться специальные устройства кодирования, уплотнения и записи видеоинформации, аналоговые мультиплексоры, демультиплексоры и т.п. Состав аппаратных средств АТСН в каждом случае довольно специфичен. Однако следует выделить два основных принципа построения архитектуры АТСН, принципиально различающихся по способам сопряжения телевизионного датчика с вычислительным устройством (рис 102).Первый способ (рис. 102а) заключается в использовании режимпрограммного ввода видеоинформации в вычислительное устройство. Сигнал от телевизионного датчика (ТД) поступает в устройствопредварительной обработки (УПО). Здесь осуществляется «привязка» уровня видеосигнала, его необходимое усиление, с целью оптимального согласования с АЦП, и преобразование видеоимпульсов в последовательность цифровых двоичных кодов.

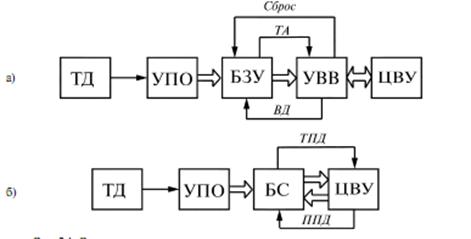

Рисунок 102.Варипнты сопряжения телевизионного датчика с вычислительным устройством (а-программный режим обмена; б-режим прямого доступа).
|
|
С выхода УПО двоичные коды поступают в буферное запоминающее устройство (БЗУ), где накапливаются в виде массива данных. Посредством устройства ввода вывода (УВВ) данные, накапливаемые в БЗУ, могут пересылаться в оперативную память цифрового вычислительного устройства (ЦВУ) и подвергаться дальнейшей обработке в соответствии с запрограммированным алгоритмом. Таким образом, БЗУ служит для обеспечения условий независимой работы ТД и ЦВУ, функционирующих до начала передачи данных в асинхронном режиме.
При необходимости ввода очередного кадра, которая инициализируется программой, по соответствующей команде УВВ передаёт в БЗУ сигнал «Сброс». После завершения очередного цикла накопления массива данных БЗУ должно подтвердить свою готовность к обмену, передав через УВВ ответный сигнал «требование адреса» (ТА). Тогда ЦВУ в соответствии с разработанной программой выполняет определённое число пересылок данных из БЗУ в собственную оперативную память, запрашивая при этом через УВВ нужные адреса ячеек памяти, из которых осуществляется чтение накопленной информации. Каждая пересылка сопровождается синхронизирующим сигналом «Ввод данных» (ВД), поступающим в БЗУ.
Основное достоинство вышерассмотренного способа сопряжения ТД с ЦВУ заключается в чрезвычайной гибкости алгоритма передачи данных, который можно легко изменять чисто программным путём. Кроме того, для реализации процесса обмена данными как правило удаётся использовать в основном стандартные средства УВВ, входящие в состав ЦВУ и некоторые дополнительные элементы. Недостатком является необходимость ожидания готовности БЗУк передаче данных. Причём это время иногда может быть соизмеримо со временем обработки изображения.
|
|
Одной из разновидностей программного ввода данных является ввод данных в режиме прерывания основной выполняемой программы. В этом случае процедура ввода также осуществляется ЦВУ под программным управлением, однако, процедура ввода инициализируется не программой, а какимлибо внешним устройством, например УПО или самим БЗУ. Ввод данных в режиме прерывания позволяет избежать необходимости ожидания готовности БЗУ, связанного с непроизводительной потерей времени ЦВУ.
Второй способ (рис. 102 б) предполагает реализацию режима прямого доступа к оперативной памяти ЦВУ без использования БЗУ. В этом случае процессор ЦВУ как бы временно отключается, а функции по вводу данных в ЦВУ выполняет специальный блок сопряжения (БС). Перед началом цикла ввода БС вырабатывает сигнал «требование прямого доступа» (ТПД). По этому сигналу ЦВУ заканчивает очередное обращение к памяти и посылает в БС ответный сигнал «предоставление прямого доступа» (ПДП). Сразу после этого БС начинает передавать данные, поступающие с УПО непосредственно в оперативную память ЦВУ, формируя при этом адреса ячеек оперативной памяти. Кроме того, БС осуществляет регенерацию памяти ЦВУ. После завершения ввода БС снимает состояние прямого доступа и вновь передаёт управление оперативной памятью процессору ЦВУ.
В режиме прямого доступа достигается предельное быстродействие системы при передаче данных от ТД в ЦВУ, однако это достигается за счет некоторого усложнения аппаратной части и применения более жёсткого алгоритма обмена.
