Интегрирующий преобразователь

Интегрирующий ADC для сравнения входного сигнала с эталонным использует заряд конденсатора. Сначала (рис. 1.10) конденсатор в течении фиксированного промежутка времени Т1 заряжается током, пропорциональным входному сигналу. После это он разряжается постоянным током с определенным значением. Время разряда конденсатора Т2 пропорционально значению входного напряжения. Оно фиксируется с помощью счетчика и поступает на выход схемы (рис. 1.11).

Рисунок 1.10 Интегрирование сигнала в преобразователе.

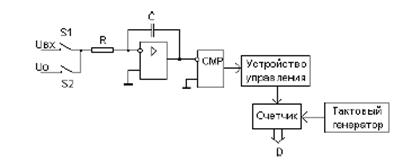

Интервал времени T1 задается включением ключа S1. По окончании T1 ключ S1 размыкается, а S2 – замыкается. Опорное напряжение U₀ должно иметь знак противоположный знаку напряжения входного. Компаратор, устройство управления и счетчик определяют выходной код D, пропорциональный интервалу T2.
