Малосигнальные (гибридные) параметры - транзистор как
| h11=DUвх/DIвх | Uвых=const | - входное сопротивление, измеряется в (Ом); |
| h12=DUвх/DUвых | Iвх=const | - коэффициент обратной связи по напряжению, безразмерная величина; |
| h21=DIвых/DIвх | Uвых=const | - коэффициент прямой передачи по току, безразмерная величина; |
| h22=DIвых/DUвых | Iвх=const | - выходная проводимость, измеряется в сименсах (См). |

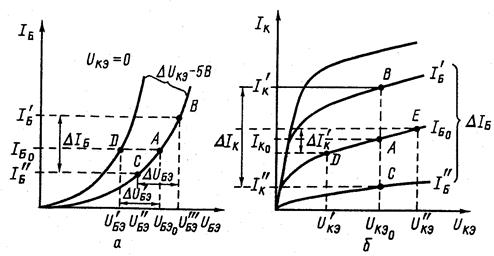

Значения h -параметров зависят от режима работы транзистора, т. е. от напряжений и токов его электродов. Режим работы транзистора определяется на характеристиках положением рабочей точки, которую будем обозначать в дальнейшем буквой А. Если указано положение рабочей точки А на семействе статических входных характеристик транзистора, включенного по схеме ОЭ параметры h11э и h12э определяются следующим образом (в Ом):
h11э=DUБЭ/DIБ | Uкэ=const =U’’’БЭ-UБЭ/I’Б-I’’Б;
h12э=DUБЭ/DUКЭ | Iб=const = UБЭ-U’БЭ /5-0.
Параметры h21э и h22э определяются в рабочей точке А по выходным характеристикам в соответствии с формулами:
h21э=DIК/DIБ | Uкэ=const =DI’К -DI’’/I’Б-I’’Б;
|
|
|
h22э=DI’К /DUКЭ | Iб=const =IК(Е)-IК(D) / U’’KЭ- U’KЭ.

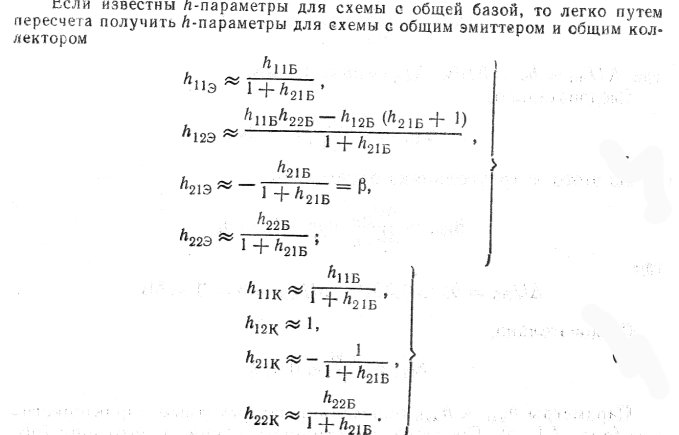

Аналогично рассчитываются h -параметры для схемы ОБ.
