При замыкании на землю через грунт начинает протекать аварийный ток I _З, который коренным образом изменяет состояние электроустановки с точки зрения ее безопасности. При этом появляются напряжения между корпусами электрооборудования и землей, а также между отдельными точками поверхности земли, где могут находиться люди.

Рис.5. Растекание тока в земле через полусферический заземлитель

При протекании тока на элементарном участке dx (рис. 5) создается падение напряжения dv (принят полусферический заземлитель).

; ; ,

где ρ - удельное сопротивление грунта;

S = 2 Пх ² - площадь полусферы.

Определим разность потенциалов между точкой А с координатой Х и точкой, где потенциал φ=0, т.е. х=:

;

, тогда

Это уравнение гиперболы (см. рис.5).

Максимальное падение напряжения будет у заземлителя, а более удаленные точки грунта, имея большое поперечное сечение, оказывают меньшее сопротивление току I _З. Если поместить точку А на поверхность электрода на расстоянии Х_З от центра, то ее потенциал будет равен

,

где R₃ - сопротивление растеканию тока.

Это есть напряжение электрода относительно земли. Материал заземлителя - металл. Он имеет малое удельное сопротивление, поэтому падение напряжения на заземлителе ничтожно мало. Корпус электроустановки, заземленной через этот заземлитель, будет иметь тот же потенциал, если пренебречь падением напряжения на сопротивлении соединительных проводов. Из экспериментов выяснено, что на расстоянии 20 метров от заземлителя потенциал практически равен нулю.

Напряжение шага Uш (В) это напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек. При этом длина шага а принимается равной 0,8 м.

где β - коэффициент шага.

Таким образом, если человек удален на расстояние более 20 м от заземлителя, коэффициент β практически равен нулю, шаговое напряжение U _Ш = 0, т.е. с удалением от заземлителя U _Ш уменьшается.

Напряжение прикосновения Uпр(В) есть напряжение между двумя точками цепи тока, которых одновременно касается человек, или разность потенциалов рук и ног.

U _ПР=φ_Р-φ_Н,

где φ_Р, φ_Н – потенциалы рук и ног относительно земли.

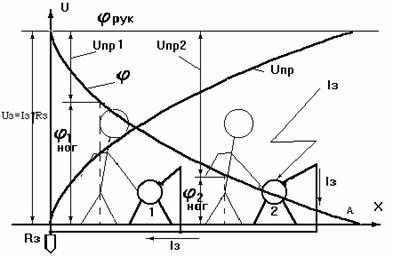

Рис. 6. Схема напряжения прикосновения к заземленным токоведущим частям

При пробое на корпус заземлитель и связанные с ним элементы оборудования получают напряжение относительно земли U_З=I_ЗR_З, следовательно, руки человека, касаясь корпусов в любом месте, получают этот потенциал:

.

Потенциал ног определяется формой потенциальной кривой при растекании тока и удалением от заземлителя:

,

следовательно,

где - коэффициент прикосновения для полусферических заземлителей.

При расстоянии Х = (практически Х = 20м) напряжение прикосновения имеет наибольшее значение (точка А, рис. 6) U_ПР=φ_З, при этом α=1. Это наиболее опасный случай прикосновения. При наименьшем значении х, когда человек стоит непосредственно на заземлителе – U_пр наименьшее и приблизительно равно нулю.
