Вывод: эмиттерный повторитель имеет большое входное сопротивление и малое выходное сопротивление

Выходное сопротивление эмиттерного повторителя.

Учитывая, что h ₁₁ ≈ 100…1000 Ом и h ₂₁ ≈ 10…150 получим, что выходное сопротивление может быть в интервале от единиц до сотен Ом, т.е. может достигать весьма малых значений.

Для сравнения, в каскаде с общим эмиттером выходное сопротивление не может быть меньше сопротивления коллекторного резистора, т.е. оно больше.

Z_вых =1/(1/R_К+h₂₂).

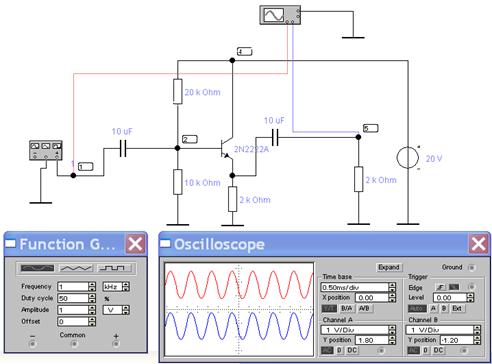

Отмеченные свойства эмиттерного повторителя связаны с использование в нем отрицательной обратной связи по напряжению, которая будет рассмотрена в общем виде на следующих лекциях. Демонстрация осциллограмм (demo6_1.ewb) приведена на рис. 6.8.

Рис.6.8. demo6_2.
