Создание геодезической разбивочной основы

Общие положения

ИНЖЕНЕРНАЯ ПОДГОТОВКА СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

Любому строительству (объекту или комплексу) предшествует подготовка площадки, направленная на обеспечение необходимых условий качественного и в установленные сроки возведения зданий и сооружений, включающая инженерную подготовку и инженерное обеспечение.

При инженерной подготовке выполняют комплекс процессов (работ), в общем случае наиболее характерными из которых являются создание геодезической разбивочной основы, расчистка и планировка территории, отвод поверхностных и грунтовых вод.

В каждом конкретном случае состав указанных процессов и методы их выполнения регламентируются природно-климатическими условиями, особенностями строительной площадки, спецификой возводимых зданий и сооружений, особенностями объекта — новое строительство, расширение или реконструкция и др.

Инженерное обеспечение строительной площадки предусматривает устройство временных зданий, дорог и сетей водо-, электроснабжения и др. Площадку строительства оборудуют раздевалками-бытовками, столовой, конторой производителя работ, душевыми, санузлами, складами для хранения строительных материалов, инструмента, временными мастерскими, навесами и т. д. Под эти сооружения целесообразно использовать часть сносимых зданий, если они не попадают в габариты возводимого сооружения и не будут мешать нормальному осуществлению строительных Работ, а также инвентарные здания вагонного или блочного типа.

Для транспортирования грузов следует максимально использовать существующую дорожную сеть и только при необходимости Предусматривать устройство временных дорог.

В подготовительный период прокладывают линии временного водоснабжения, включая противопожарный водопровод, и электроснабжения с подводкой энергии ко всем бытовкам и местам Установки электромеханизмов. Прорабская должна быть обеспечена телефонной и диспетчерской связью. На строительной площадке здания оборудуют место для ремонта и стоянки землеройных и других машин и автомобилей. Площадку обязательно ограждают или обозначают соответствующими знаками и надписями.

На стадии подготовки площадки к строительству должна быть создана геодезическая разбивочная основа, служащая для планового и высотного обоснования при выносе проекта подлежащих возведению зданий и сооружений на местность, а также (в последующем) для геодезического обеспечения на всех стадиях строительства и после его завершения.

Геодезическую разбивочную основу для определения положения объектов строительства в плане создают преимущественно в виде: строительной сетки, продольных и поперечных осей, определяющих положение на местности основных зданий и сооружений и их габаритов, для строительства предприятий и групп зданий и сооружений; красных линий (или других линий регулирования застройки), продольных и поперечных осей, определяющих положение на местности и габариты здания, для строительства отдельных зданий в городах и поселках.

Строительную сетку выполняют в виде квадратов и прямоугольников, которые подразделяют на основные и дополнительные (рис. 3.1, а). Длина сторон основных фигур сетки 100... 200 м, а дополнительных —20... 40 м.

При проектировании строительной сетки должны быть: для выполнения разбивочных работ обеспечены максимальные удобства; основные возводимые здания и сооружения расположены внутри

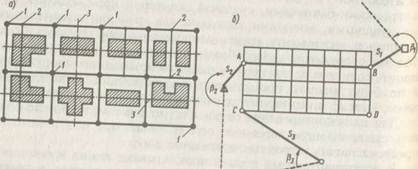

Рис. 3.1. Строительная сетка:

а—местоположение пунктов сетки; 6 — вынос на местность строительной сетки; 1 — вершины основных фигур сетки; 2 — вершины дополнительных фигур сетки; 3 — основные оси

сетки; линии сетки расположены параллельно основным осям возводимых зданий и по возможности ближе к ним; непосредственные линейные измерения.

Рис. 3.2. Постоянные геодезические знаки:

а—из забетонированных обрезков труб; б—из стального штыря с забетонированным оголовком; в — из обрезков рельсов; / — плановая точка; 2 — стальная труба с крестообразным анкером; 3 — бетонный оголовок; 4—стальная труба; 5 — граница промерзания

Разбивку строительной сетки на местности начинают с выноса в натуру исходного направления, для чего используют имеющуюся на площадке (или вблизи от нее) геодезическую сеть (рис. 3.1, б). По координатам геодезических пунктов и пунктов сетки определяют полярные координаты S\, Si, 5з и углы pi, Рг, Рз, по которым выносят на местность исходные направления сетки (АВ к АС). Затем от исходных направлений на всей площадке разбивают строительную сетку и закрепляют ее в местах пересечений постоянными знаками (рис. 3.2) с плановой точкой. Знаки делают из забетонированных обрезков труб, рельсов и т. п. Основание знака (низ знака, опора знака) должно располагаться ниже границы промерзания грунта минимум на 1 м.

Аналогично переносят и закрепляют красную линию.

При переносе на местность основных осей строящихся объектов при наличии в качестве плановой разбивочной основы строительной сетки применяют метод прямоугольных координат. В этом случае в качестве линий координат принимают близлежащие стороны строительной сетки, а их пересечение — за нуль отсчета.

Главные оси здания закрепляют за его контурами знаками приведенной выше конструкции.

Высотное обоснование на строительной площадке обеспечивается высотными опорными пунктами — строительными реперами. Обычно в качестве строительных реперов используют опорные пункты строительной сетки и красной линии. Высотная отметка каждого строительного репера должна быть получена не менее чем от двух реперов государственной или местного значения геодезической сети.

В процессе строительства необходимо следить за сохранностью и устройчивостью знаков геодезической разбивочной основы, что осуществляет строительная организация.
