Комбинированное регулирование

Принцип регулирования по отклонению (принцип Ползувова-Уатта)

Достоинства:

1) Уменьшает отклонение регулируемой величины не зависимо от факторов вызвавших это отклонение.

2) Менее чувствителен к изменениям параметров элементов системы по сравнению с разомкнутыми системами.

Недостатки:

1) В простых одноконтурных системах нельзя достичь абсолютной инверсности.

2) Возникает проблема устойчивости.

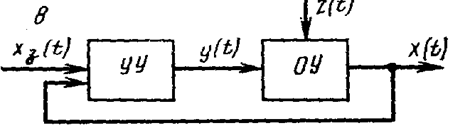

Управляющее (регулирующее) воздействие вырабатывается на основании разности регулируемой и задаваемой величин. Единственным образом заданная связь называется главной. Регулируемый параметр через главную обратную связь подается на вход регулятора с обратным знаком по отношению к q(t). Поэтому главная связь считается отрицательной.

Отрицательная черта замкнутой системы ее универсальность. Любое отклонение регулируемого параметра от заданного значения вызывает появление управляющего воздействия независимо от числа, вида и места приложения возмущений.

В системах, работающих по принципу отклонения для формирования управляющего воздействия необходимо наличие ошибки. Само по себе это является недостатком, так как именно ошибку требуется изменить регулятором. При управлении сложными инерционными объектами, когда управляющее воздействие не может вызвать мгновенного изменения регулируемого параметра, возникающая ошибка может иметь недопустимо большое значение.

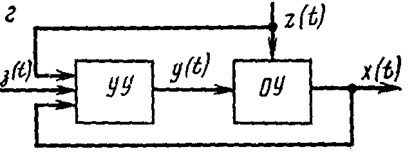

Каждый из рассмотренных выше примеров имеет свои достоинства и недостатки. Поэтому для создания автоматических систем высокой точности обычно используют принцип комбинированного регулирования, сочетающий в себе оба принципа.

В комбинированной системе внешнее воздействие компенсируется регулирующим воздействием в соответствии с его изменением, а воздействие по отклонению используется для устранения погрешностей, возникающих в результате неточности регулирования.
