Типовое включение ОУ

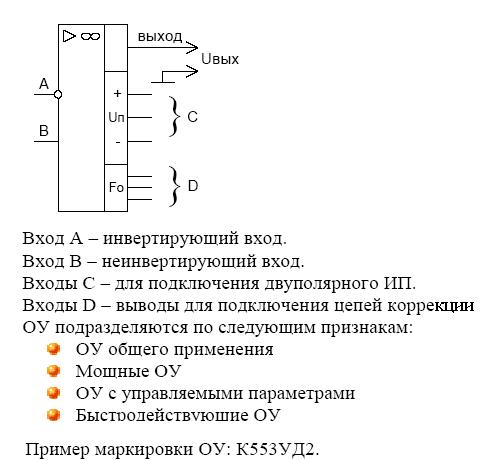

Условно-графическое обозначение ОУ

Рисунок - Условно-графическое обозначение и буквенно-цифровое обозначение ОУ

2. 1 Типовое включение ОУ с двумя источниками питания без ООС приведено на рисунке 2.

Рисунок 2 - Функциональная схема операционного усилителя с ООС по напряжению

2.2 Инверсное включение – на общей шине находится неинверсный вход (выходной сигнал – в противофазе входному сигналу)

2.3 Неинверсное включение – на общей шине находится инверсный вход(выходной сигнал – в фазе входному сигналу).

3. Основные параметры ОУ

ОУ характеризуются перечнем метрологических характеристик и параметров, включающим не менее 20 величин.

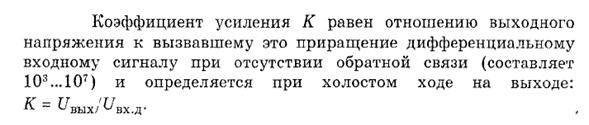

Основной параметр ОУ –это коэффициент усиления.

1.4 Общий коэффициент усиления:

К0 = К01 × К02 ×К03 ³ 103 … 107

3.1 Передаточная (амплитудная) характеристика

Рисунок 3 - Передаточная (амплитудная) характеристика

3.2 Входные параметры ОУ определяются качеством параметров ДУ:

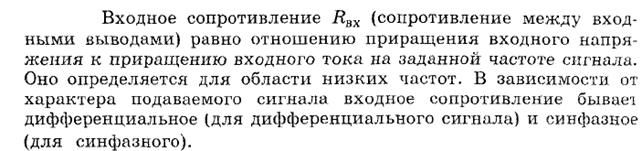

3.2.1 Входное сопротивление Rвх.

3.2.2 Динамический диапазон входных сигналов. Напряжения на входе ОУ может также меняться от +U вх.max. до –Uвх.max.;

3.2.3 Входные токи I вх.

3.2.4 Разность входных токов DIвх (возникает за счет разности β1 и β2 входных транзисторов).

3.2.5 Допустимое напряжение смещения нуля DUсмо, приведенное ко входу (за счет разности DI б, DUбэ.).

3.2.6 Коэффициент ослабления синфазного сигнала Косс

KC= Uвхд / Есинф = Kсинф / Kд,

где Ксинф. – коэффициент передачи синфазного сигнала;

Кд – коэффициент передачи дифференциального сигнала.

Действительно

Uвыхсинф = Kсинф Есинф; Есинф = Uвыхсинф / Kсинф

Uвыхд = Kд Uвхд; Uвхд = Uвыхд / Kд

Т.к. при определении KC условились, что Uвыхсинф = Uвыхд, то

KC= Uвхд / Есинф = Kсинф / Kд

Обычно KC в справочниках задают в децибелах

Косс = -20 lg (Kсинф/Kд)

Ввиду того, что Kсинф / Kд <<1

KOСC достигает значений (-60 … -100) дБ;

Максимально возможный, допустимый уровень синфазной ошибки, приведенной ко входу, определяемый через Косс (при наличии напряжении синфазного сигнала), находится из выражения:

Uсинф. = Uвхд= Есинф. × 10 Косс/20,

где:

Косс = -20 lg (Kсинф/Kд)

4 Выходные параметры ОУ определяются параметрами УМ:

4.1 Выходное сопротивление Rвых.

4.2 Максимальная (номинальная) Pвых. макс. и предельно-допустимая выходная мощность Pвых пред.доп.;

4.3 Динамический диапазон выходных сигналов. Напряжение на выходе ОУ может меняться от +Uвых.max. до –Uвых.max.

4.4 Допустимый выходной ток нагрузки от +I вых.max. до –I вых.мах.

5 Влияние изменений напряжений питания характеризуется коэффициентом ослабления изменений напряжения питания (КОВП)

КОВП = DUсмо/DEn

6 Переходная характеристика во временной области и скорость нарастания выходного сигнала DUвых./Dt [В/мкс]

7 Амплитудно – частотная характеристики ОУ (рисунок 3)

Рисунок 4- Амплитудно – частотная характеристики ОУ

7 Фазо-частотная характеристика

Рисунок 5 - Фазо-частотная характеристика
