раздел 7. системный подход к организации малоотходных, экологически чистых и энергоэффективных технологий

Цель занятия:

Привитие студентам навыков применения системного подхода к организации малоотходных, экологически чистых и энергоэффективных технологий. Для достижения данной цели следует решить следующие задачи:

1. оценка актуальности темы;

2. анализ существующих методов снижения отходов промышленных предприятий;

3. использование системного анализа при организации оптимальных систем снижения отходности промышленных предприятий (систем утилизации отходов).

Понятие малоотходных технологий к настоящему времени претерпело ряд изменений (см. лк. 5). Изначально в 70-е-80-е г.г. прошлого века под малоотходной технологией подразумевалось производство, при котором отходы сведены к минимуму. В начале XXI века это понятие стали рассматривать с позиций минимизации отрицательного воздействия на окружающую среду. Однако современные производства помимо материальных отходов, газовых выбросов и сточных вод характеризуются энергетическими «сбросами», что влечет за собой и дополнительный экономический ущерб, и ущерб окружающей природной среде.

В связи с этим актуальным является поиск метода организации технологий, которые осуществляются по оптимальным схемам с замкнутыми потоками, а именно не имеют:

1. газовых выбросов,

2. сточных вод,

3. твердых отходов,

4. энергетических «сбросов».

Одной из проблем при поиске такого метода является то, что промышленное производство включает несколько сотен аппаратов, которые различаются по назначению, конструкции и пр. Работа каждого аппарата влияет на графики образования газовых выбросов, образования сточных вод, твердых отходов, энергетических сбросов, энергопотребления, потребления природных ресурсов в той технологической линии, к которой относится данный аппарат.

Рассмотрим такие «взаимоотношения» потребления и выхода материальных и энергетических ресурсов на примере структуры теплоэнергетической системы ПП (рис. 1, см. лк. 1).

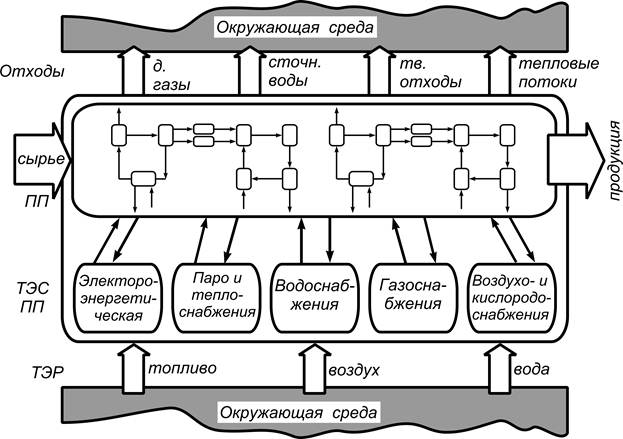

Рис. 1. Структура теплоэнергетической системы промышленного предприятия с учетом взаимодействия с окружающей средой

От окружающей среды ТЭС ПП потребляет топливно-энергетические ресурсы (ТЭР): топливо, воду, воздух. В окружающую среду ТЭС ПП сбрасывает: дымовые газы, сточные воды, твердые отходы, тепловые потоки. Перечисленные потоки связаны через подсистемы ТЭС ПП и аппараты технологической линии предприятия [1].

Системный анализ представляет собой один из способов решения выявленной проблемы для промышленных производств.

Итак, разработать мероприятия по минимизации «сбросов» (и, соответственно, минимизации потребления) возможно на основе системного анализа, включающего:

1. анализ исходного производства, внешних связей с окружающей средой, поиск существующих проблем и анализ методов их решения;

2. анализ структуры внутренних связей рассматриваемого объекта;

3. анализ эффективности работы системы.
