Цветные планшетные сканеры

Цветной сканер должен различать основные цвета (красный, зеленый и синий. Для этого применяются различные техноло­гии. Например, в цветном сканере с одним источником света сканирование оригинала может осуществляться в три прохода с последовательным применением различных фильтров (крас­ного, зеленого, синего). При этом светофильтры могут устанав­ливаться поочередно между оригиналом и фотоприемником или между источником света и оригиналом.

Существенными недостатками описанного метода являются увеличение времени сканирования в 3 раза и необходимость точного совмещения цветовыхелоев, так как в противном слу­чае возможно размывание деталей изображения.

В других сканерах могут использоваться три источника света: красный, зеленый, синий. Сканирование при этом производится однократно и источники света работают поочередно, кратковре­менно освещая оригинал (рис. 7.2). Этот метод позволяет избежать несовмещения цветов, однако появляется другая сложность - подбор источников света со стабильными характеристиками.

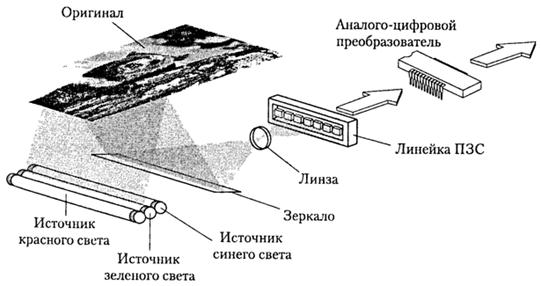

Рис. 7.2. Однопроходный сканер с тремя источниками света.

Во многих цветных сканерах используется один источник света, но сканирование цветных оригиналов тем не менее осу­ществляется за один проход. Для этого сканеры оборудованы системой ПЗС, состоящей из трех независимых линеек для каж­дого. Оригинал освещается белым светом, а отражённый свет через редуцируюшую линзу и систему специ­альных фильтров, котопые разделяют белый свет на три составляющие, падает на трехполосный ПЗС. Принцип работы таких фильтров основан на использовании явления дихроизма, заключающегося в изменении окраски кристаллов в проходя­щем белом свете в зависимости от положения их оптической оси. После прохождения системы фильтров разделенные световые потоки - красный, зеленый и синий - попадают каждый на свою линейку ПЗС. Путем последовательно выполняемых опе­раций считывания тонового распределения в каждой строке по основным цветам можно получить информацию, необходимую для воспроизведения цветов изображения.
