Электронные аналоговые измерители индуктивности, емкости и добротности

Эти измерения выполняются одним измерительным прибором, который называется куметром. В состав куметра входят:

- генератор синусоидального напряжения, частоту которого можно изменять в широких пределах,

-набор (магазин) индуктивных катушек (Lo) с известной индуктивностью,

-магазин конденсаторов (Со), емкость которого известна и может изменяться дискретно и плавно оператором,

-вольтметр переменного напряжения, который позволяет регистрировать изменение напряжения на конденсаторах.

Для измерения индуктивности используют метод, который реализуется в схеме на рис.16.15. Катушку индуктивности Lx включают в последовательный колебательный контур с малым сопротивлением Ro.

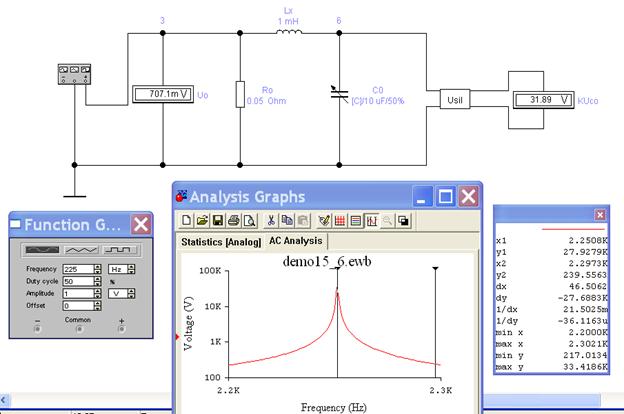

Рис.16.15. Demo15_6. Использование куметра для измерения ндуктивности Lx.

Изменением частоты генератора (и подбором емкости магазина C o) по признаку наибольшего напряжения на конденсаторе получают в контуре режим резонанса напряжения. На рис.16.5 показана амплитудно-частотная характеристика для иллюстрации. В куметре эта характеристика не выводится и поэтому оператору приходится действовать последовательными приближениями, добиваясь максимальной амплитуды напряжения на конденсаторе.

Известные параметры C o и f _РЕЗ позволяют определить искомую индуктивность:

Lx=1/[(2π f _РЕЗ)² C o]

При измерении емкости на место катушки Lx включают катушку Lo с известной индуктивностью. После достижения режима резонанса по известным значениям C o, L o и F _РЕЗ

определяют искомое значение Cx:

Cx= =1/[(2π f _РЕЗ)² Lo]- C o.
