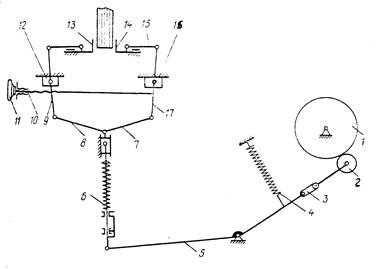

Далее происходит прессование корешка блока. Кинематическая схема прессующей секции агрегата показана на рис. 91.
Две подвижные плиты 12 и 13 перемещаются возвратно-поступательно по станине агрегата симметрично корешку блока. Сближаясь, они сдавливают блок в корешке. Движение плитам 12 и 13 передается от кулака 1 через ролик 2, двуплечий рычаг 5, пружину 6 и двусторонние рычаги 7 и 8, соединенные с коромыслами 9 и 17. Центры поворота коромысел 9 и 17 находятся на ползунах 12 и 16, которые винтом 11, имеющим правую и левую резьбу, могут сдвигаться и раздвигаться относительно плоскости, проходящей через середину блока. Винтом 11 пользуются при переходе на обработку блоков другой толщины или при необходимости отрегулировать усилие прессования блока. Чтобы предохранить механизм от поломки, двуплечий рычаг 5 имеет предохранительное звено 3. Освобождается блок при помощи пружины 4, возвращающей систему в исходное положение.
