Температурные деформации элементов системы СПИД

Источники тепла: выделение тепла в зоне резания, трение в узлах станка. При этом для станков общего назначения влияние температурной деформации на точность обработки незначительно (им можно пренебречь). Для прецизионных станков (станки высокой точности) для обеспечения точности обработки необходимо выполнять некоторые мероприятия:

- материалы для пар трения или для сопряженных деталей должны выбираться с наименьшим коэффициентом линейного расширения;

- станки должны устанавливаться в помещения с постоянной температурой (в термоконстантных помещениях);

- измененять направление градиента температуры и как следствие направления температурной деформации.

При токарной обработке около 10% выделяющегося тепла уходит в заготовку. При сверлении около 50%.

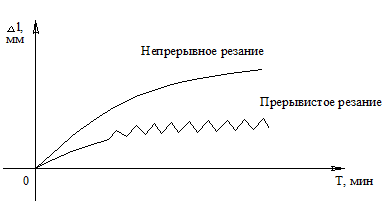

Увеличение длины резца – Δl - на графике выглядит следующем образом:

Δl или изменение длины вылета резца зависит от режимов резания: от подачи – S, от скорости – v и от глубины резания. Величину изменения вылета резца можно рассчитать.
