Двухрядный механизм с одним внутренним и одним внешним зацеплением.
Дано: Кинематическая схема механизма - ri, числа зубьев колес - zi; _______________________________________________
Определить: Передаточное отношение механизма -?

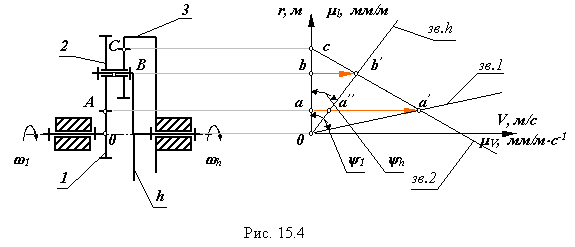

В планетарном редукторе, изображенном на рис.15.4 на звене 2 нарезаны два зубчатых венца:
z2, который зацепляется с зубчатым венцом z1 звена 1;
z3, который зацепляется с внутренним зубчатыми венцом z4 звена 3.
По формуле Виллиса отношение угловых скоростей звеньев для внешнего зацепления колес z2 и z1
для внутреннего зацепления колес z4 и z3

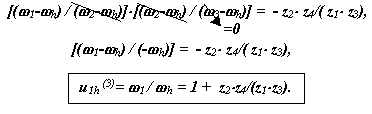

Перемножим, правые и левые части этих уравнений, и получим
