Метод двух точек

Метод по своей сути является наиболее простым и заключается в измерениях мощности Р₁(l) вводимой в ОВ (кабель), и мощности, излучаемой Р₂(l) на его выходе. Затухания измеряемого объекта определяются по формулам (10.1) – (10.4).

Погрешность измерения затухания этим методом зависит от двух факторов:

· погрешности прибора, измеряющего мощность;

· погрешности измерения доли мощности, вводимой в измеряемое волокно.

Первый из этих факторов является очевидным. Проанализируем второй:

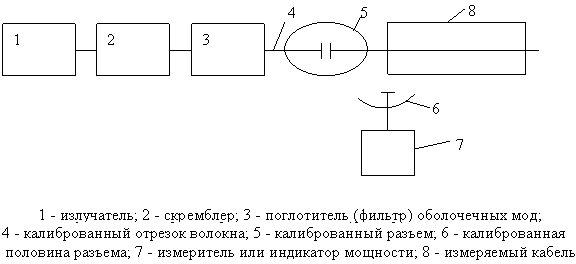

Измерение мощности на выходе излучателя не является проблемой, однако эта мощность неадекватна мощности, введенной в измеряемый объект, вследствие потерь на вводе. Определение этих потерь с необходимой погрешностью затруднительно. Поэтому возможны два решения: определение и учет с необходимой погрешностью значения потерь на вводе энергии в волокно в каждом конкретном случае измерений; снижение этих потерь до заведомо малого (пренебрежимого) значения. Очевидно, как в первом, так и во втором варианте мощность измерений затухания будет ограничиваться точности учета (или обеспечения малости) значения потерь на вводе. Второе решение является более конструктивным. На рисунке 10.1 представлена функциональная схема измерения, соответствующая рассматриваемому методу [19].

Источником возбуждения измеряемого кабеля является по существу не излучатель 1, а половина калиброванного разъема на выходе поглотителя оболочечных мод. Таким образом, половина разъема представляет собой излучатель равновесной структуры поля.

Во вторую половину калибровочного разъема закладывается входной торец измеряемого волокна. Диаметр сердцевины калиброванного отрезка волокна 4 и его числовая апертура заведомо меньше таковых измеряемого волокна. Разъем снабжен микроманипулятором, дающим возможность плавно с большой точностью юстировать разъем относительно торца измеряемого волокна так, чтобы мощность (или показания приборов 7, пропорциональные мощности), контролируемая на конце кабеля l, была максимальной.

Определив показания y₂ прибора на конце кабеля, разъем размыкают и измеряют тем же прибором мощности y₁ излучения калиброванным волокном 4 в разъеме 5. Очевидно, что при соблюдении указанных выше условий (для диаметров сердцевины, числовых апертур и оптимальной юстировки) второе измерение, дающее показание y₁ определяет мощность (или пропорциональную ей величину) в начале кабеля. Тогда значение затухания может быть определено по 10.1 (вместо величин P₁ и P₂ могут фигурировать y₁ и y₂).

Обязательным условием снижения до минимума потерь в разъеме 5 является подготовка торца измеряемого волокна. Для этого используются известные приемы: контролируемое (на специальном станке) обламывание волокна, полировка торца волокна и очистка его поверхности от неизбежных жировых пленок в чистом бензине или сероуглероде. Описанный метод измерения удобен в тех случаях, когда оба конца кабеля непосредственно доступны для измерения одному оператору.

Двусторонний доступ возможен, например, при измерениях на заводе или при входном контроле, когда кабель уложен на барабане или ОВ намотано на бобине. Если кабель уложен в траншее, т.е. оба его конца разнесены, то измерение по методу двух точек усложняется, так как его должны проводить два оператора у концов кабеля. При этом необходимо, чтобы измерители мощности, разнесенные по концам кабеля, имели бы идентичные параметры. В подобных случаях более удобными являются методы, обеспечивающие измерение при одностороннем доступе.
