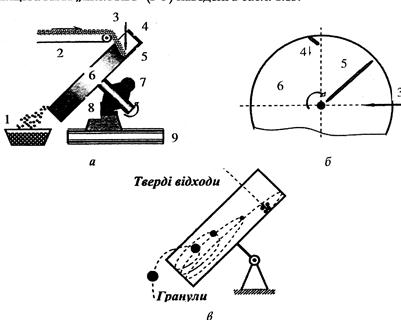

Рис.19. Схема тарельчастого гранулятора:
1-бункер для гранул; 2-транспортер отходов; 3- водопровод с форсунками; 4-бортовой скребок; 5-донный скребок; 6-тарелка; 7- механизм привода тарелки; 8-регулятор угла наклона тарелки; 9-основание.

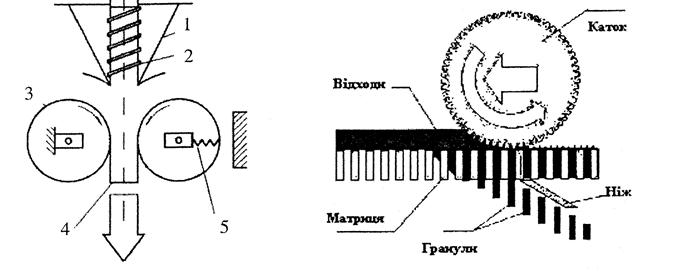

Рис20. схема валковой пресс машины: 1-конический корпус; 2-шнек; 3-вал; 4-гранулированные отходы; 5-подвижный подшипник.
Рис.21. Схема работы матричного пресса.

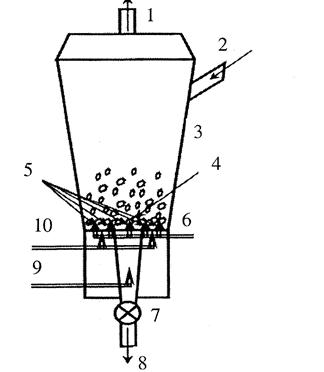

Рис.22. Схема гранулятора кипящего слоя. 1-патрубок отвода газовой фазы; 2-люк; 3-корпус; 4-начальный слой частиц; 5-форсунки; 6-трубопровод суспензии; 7-затвор; 8-отводной патрубок; 9- пневмопровод; 10-подача теплоносителя.

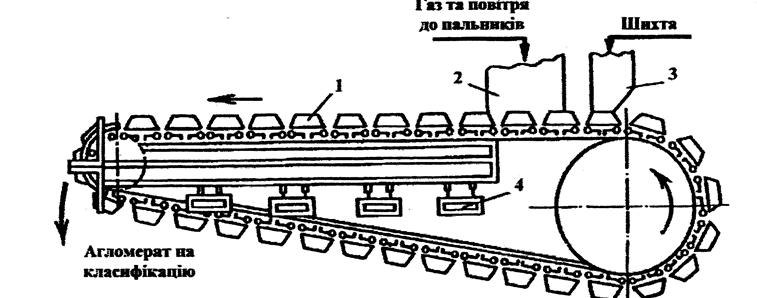

Рис.23. Аппарат для агломерации пиритных огарков:
1-лента из чугунных ящиков-тележек; 2- камера для сжигания; 3- бункер для погрузки шихты; 4-камера для отгонки нагретых газов.

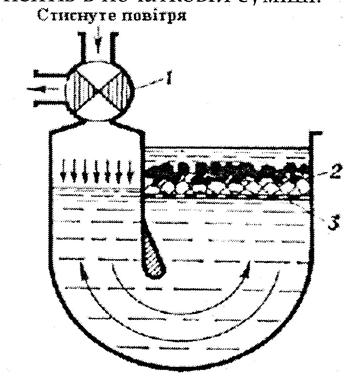

рис.24. схема процесса отсадки: 1-устройство для создания пульсирующего потока воздуха или жидкости; 2-твердые отходы; 3- решетка.

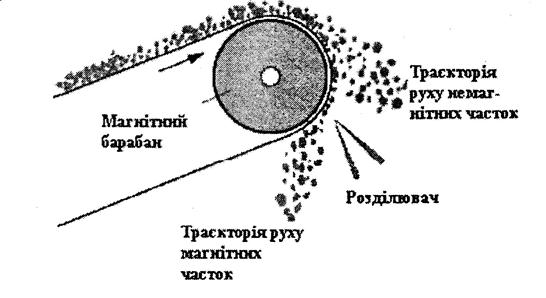

Рис.25. Схема барабанного магнитного сепаратора
