Чугун.
Сталь.
Сталью называют сплав на основе железа, содержание которого в сплаве выше, чем содержание любого другого металлического (Mn, Cr, Ni, W, Mo и др.) или неметаллического (С, Si, S и Р) элемента, а содержание углерода не превышает 2,14 %.
Сталь обладает разнообразными свойствами: способностью к деформации в нагретом и холодном состоянии, хорошей свариваемостью, хорошей обрабатываемостью резанием, высокими твердостью, пластичностью и износостойкостью, высокой коррозионной стойкостью, способностью выдерживать высокие и низкие температуры.
В стандартах развитых стран насчитывается около 2000 марок стали, при этом почти 1500 марок относятся к категории специальных.
В настоящее время мировое производство стали по крайней мере в 20 раз превышает суммарное производство всех остальных металлов.
Перспективность использования стали в будущем подкрепляется следующими факторами. Запасы железных руд, которые экономически целесообразно уже сегодня могут быть добыты из недр земли и использованы в металлургической промышленности, превышают 140 млрд т, то есть сплавы на основе железа имеют надежный сырьевой базис.
|
|
По сравнению с другими элементами производство стали требует относительно меньших затрат энергии. Различные марки стали могут быть произведены сравнительно недорого при постоянстве качества металла от плавки к плавке. Сталь — экологически безвредный материал. Он может быть на 100 % использован повторно путем переплава (стопроцентная утилизация или рециклинг). Желательные свойства стали достигаются путем введения в железо в период выплавки других элементов. Эта операция получила название легирования (от немецкого слова legieren -сплавлять металлы), а вводимые элементы называются легирующими элементами.
Важнейшая задача металлургов - получить сталь с узкими границами состава, с высокой степенью чистоты по посторонним неметаллическим включениям, с высокой равномерностью структуры, заданным размером зерна (отдельным кристалликам), с желательным типом и распределением по структуре необходимых фаз.
Так как сталь является сплавом на основе железа с другими элементами, среди которых углерод играет важнейшую роль, то после отвердевания расплавленной стали элементы могут размещаться в кристаллической решетке железа следующим образом:
1. Элемент, имеющий атомный диаметр примерно равный атомному диаметру железа, замещает железо в узле кристаллической решетки. В этом случае образуется раствор замещения (рис. 3).
• С, N, O
Ni, Cr, Fe
Рис. 3. Пример g-твердого раствора аустенитной стали 10Х18Н8
(0,1 % С, 18 % Сг и 8 % Ni). Хром и никель заместили атомы железа
|
|
в g-решетке, углерод образовал раствор внедрения
2. Легирующий элемент, имеющий атомный диаметр меньший, чем атомный диаметр железа, размещается в пустотах внутри кристаллической решетки. В этом случае образуется раствор внедрения.
3. Легирующий элемент образует с железом или другими элементами соединения с собственной кристаллической решеткой (например, карбиды). В этом случае кристаллическая решетка новой фазы размещается в недрах кристаллической решетки железа (рис. 4).
Углерод при его содержании в железе более 0,02 % начинает образовывать с железом или другими элементами карбиды с собственной кристаллической решеткой. Карбиды в виде малых кристаллов с самостоятельным строением решетки выделяются по границам зерен или внутри ферритного зерна. Соединение железа с углеродом называют карбидом железа или цементитом (Fe3C). При содержании углерода более 2,14 % (область чугунов) выделения цементита настолько отрицательно влияют на способность сплава Fe-C к деформированию, что придание затвердевшему материалу какой-либо формы может быть осуществлено только путем литья. 2,14 % С - это как раз граница между сталью и чугуном.

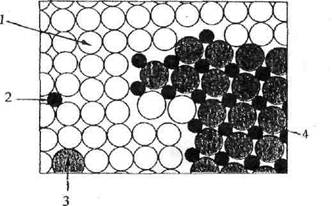

Рис. 4. Схема выделения карбида легирующего элемента, например, вольфрама,
из пространственной решетки железа: 1 - пространственная решетка железа;
2 - внедренный атом углерода; 3 - легирующий элемент в твердом растворе
замещения; 4 - пространственная решетка выделившегося карбида
Присутствие углерода в расплаве железа изменяет температуры превращения a-Fe -» g-Fe.
Углерод как важнейший легирующий элемент сильно влияет на механические и технологические свойства стали, такие как прочность на растяжение, предел текучести, относительное удлинение, твердость и сопротивляемость к износу, а также свариваемость и деформируемость.
Классификация сталей.
Укрупненно все марки сталей можно разбить на три класса: нелегированные (углеродистые) стали; легированные стали; стали и сплавы специального назначения.
Нелегированные стали - это стали, в которых содержание легирующих элементов не превышает определенных границ (табл. 1).
Таблица 1
Верхняя граница содержания элементов в нелегированных (углеродистых) сталях
Элемент | Аl | Сr | Сu | Мn | Мо | Ni | Si | Ti | V | W |
Верхняя граница содержания, % (по массе) | 0,3 | 0,3 | 0,4 | 1,65 | 0,08 | 0,30 | 0,60 | 0,05 | 0,10 | 0,30 |
Легированные стали (исключая коррозионно-стойкие) - это стали, содержание одного или нескольких легирующих элементов в которых превышает верхнюю границу нелегированных сталей.
Стали и сплавы специального назначения - это стали и сплавы с высоким содержанием легирующих элементов и обладающие особыми свойствами: коррозионно-стойкие, жаростойкие, кислотостойкие и др.
Внутри каждого класса стали подразделяются по способу производства, назначению, содержанию углерода, структуре и др.
В равновесном состоянии (после медленного охлаждения) твердость и хрупкость нелегированной стали увеличивается с повышением содержания углерода. Стали с низким содержанием углерода называют мягкими, с высоким содержанием углерода -твердыми (табл. 2).
Таблица 2
Механические свойства нелегированных (углеродистых) сталей в зависимости от содержания углерода
Характеристика стали | Содержание углерода, % | Временное сопротивление, sВ, Н/мм2 | Предел текучести, sТ, Н/мм2 | Относительное удлинение, d5,% |
Сверхмягкая | <0,15 | 320-400 | ||
Мягкая | 0,15-0,20 | 450-500 | ||
Полумягкая | 0,20-0,30 | 480-550 | ||
Полутвердая | 0,30-0,40 | 500-680 | 280-330 | 21-17 |
Твердая | 0,40-0,50 | 650-770 | 360-400 | 15-13 |
Очень твердая | 0,50-0,60 | 740-860 | ||
Сверхтвердая | 0,60-0,80 | 830-1050 | - | 9-5 |
В украинских стандартах каждая марка стали имеет обозначение, состоящее из букв и цифр. Первые две цифры указывают среднее содержание углерода в сотых долях процента. Каждый элемент обозначают присвоенной ему буквой, а цифры после них отражают среднее содержание элемента в процентах.
|
|
Элемент | Мn | Si | Сr | Ni | Мо | W | Аl | Ti | N | V |
Буква | Г | С | X | Н | М | В | Ю | Т | А | Ф |
Пример 1. Сталь 30ХС содержит в среднем 0,30 % С, ~1 % Сr; ~ 1 % Si;
Пример 2. Коррозионно-стойкая сталь 08Х18Н10Т содержит < 0,08 % С, 18 % Сr, 10 % Ni, 0,5 % Ti (до 1%).
Чугуном называют сплав на основе железа с содержанием углерода более 2,14 % и другими элементами. Чугун обладает хорошими литейными свойствами и высокой износостойкостью, но является хрупким материалом, его нельзя ковать, он не выдерживает резких ударов. Чугун как конструкционный материал используют в виде отливок (станины, блоки цилиндров, радиаторы водяного отопления и др.). Однако основную массу чугуна перерабатывают в сталь.
