Современные технические и технологические объекты и их системы управления характеризуются большим числом элементов, множеством связей и взаимосвязей, значительным объемом перерабатываемой информации. Такие системы называют сложными, большими или системами со сложной структурой.

Для систем, состоящих из большого числа взаимосвязанных подсистем, наиболее эффективно вначале наметить основные подсистемы и установить главные взаимосвязи между ними, а затем уже переходить к детальному моделированию механизмов функционирования различных подсистем.

Характерной особенностью начального этапа проектирования является ограниченность информации о свойствах будущей системы, что заставляет в первую очередь обращаться к структуре системы и содержащейся в ней информации. Изучение особенностей этой информации и является предметом морфологического (структурного) анализа систем.

Таким образом, морфологическое описание должно давать представление о строении системы[1]. Глубина описания, уровень детализации, т.е. определение какие компоненты системы будут рассматриваться в качестве элементарных (элементов), обусловливается назначением описания системы. Морфологическое описание иерархично. Конфигурация морфологии дается на стольких уровнях, сколько их требуется для создания представления об основных свойствах системы.

Целями структурного анализа являются:

- разработка правил символического отображения систем;

- оценка качества структуры системы;

- изучение структурных свойств системы в целом и ее подсистем;

- выработка заключения об оптимальности структуры системы и рекомендаций по дальнейшему ее совершенствованию.

В структурном подходе можно выделить два этапа: определение состава системы, т.е. полное перечисление ее подсистем, элементов, и выяснение связей между ними.

Изучение морфологии системы начинается с элементного состава. Он может быть:

· гомогенным (однотипные элементы);

· гетерогенным (разнотипные элементы);

· смешанным.

Однотипность не означает полной идентичности и определяет только близость основных свойств.

Гомогенности, как правило, сопутствует избыточность и наличие скрытых (потенциальных) возможностей, дополнительных резервов.

Гетерогенные элементы специализированы, они экономичны и могут быть эффективными в узком диапазоне внешних условий, но быстро теряют эффективность вне этого диапазона.

Иногда элементный состав определить не удается – неопределенный.

Важным признаком морфологии является назначение (свойства) элементов. Различают элементы:

· информационные;

· энергетические;

· вещественные.

Следует помнить, что такое деление условно и отражает лишь преобладающие свойства элемента. В общем же случае, передача информации не возможна без энергии, перенос энергии не возможен без информации.

Информационные элементы предназначены для приема, запоминания (хранения), преобразования и передачи информации. Преобразование может состоять в изменении вида энергии, которая несет информацию, в изменении способа кодирования (представления в некоторой знаковой форме) информации, в сжатии информации путем сокращения избыточности, принятия решений и т.д.

Различают обратимые и необратимые преобразования информации.

Обратимые не связаны с потерей (либо созданием новой) информации. Накопление (запоминание) является обратимым в том случае, если не происходит потерь информации в течение времени хранения.

Преобразование энергии состоит в изменении параметров энергетического потока. Поток входной энергии может поступать извне, либо от других элементов системы. Выходной энергетический поток направлен в другие системы, либо в среду. Процесс преобразования энергии, естественным образом, нуждается в информации.

Процесс преобразования вещества может быть механическим (например, штамповка), химическим, физическим (например, резка), биологическим. В сложных системах преобразование вещества носит смешанный характер.

В общем случае, следует иметь в виду, что любые процессы, так или иначе, приводят к преобразованию вещества, энергии и информации.

Морфологические свойства системы существенно зависят от характера связей между элементами. Понятие связи входит в любое определение системы. Оно одновременно характеризует и строение (статику) и функционирование (динамику) системы. Связи обеспечивают возникновение и сохранение структуры и свойств системы. Выделяют информационные, вещественные и энергетические связи, определяя их в том же смысле, в каком были определены элементы.

Характер связи определяется удельным весом соответствующего компонента (или целевой функцией).

Связь характеризуется:

· направлением,

· силой,

· видом.

По первым двум признакам связи делят на направленные и ненаправленные, сильные и слабые, а по характеру ­– подчинения, порождения (генетические), равноправные и связи управления.

Некоторые из этих связей можно раздробить еще более детально. Например, связи подчинения на связи «род-вид», «часть-целое»; связи порождения – «причина-следствие».

Их можно разделить также по месту приложения (внутренние - внешние), по направленности процессов (прямые, обратные, нейтральные).

Прямые связи предназначены для передачи вещества, энергии, информации или их комбинаций от одного элемента другому в соответствии с последовательностью выполняемых функций.

Качество связи определяется ее пропускной способностью и надежностью.

Очень важную роль, как мы уже знаем, играют обратные связи – они являются основной саморегулирования и развития систем, приспособления их к изменяющимся условиям существования. Они в основном служат для управления процессами и наиболее распространены информационные обратные связи.

Нейтральные связи не относятся к функциональной деятельности системы, непредсказуемы и случайны. Однако нейтральные связи могут сыграть определенную роль при адаптации системы, служить исходным ресурсом для формирования прямых и обратных связей, являться резервом.

Морфологическое описание может включать указания на наличие и вид связи, содержать общую характеристику связи либо их качественные и количественные оценки.

Структурные свойства систем определяются характером и устойчивостью отношений между элементами. По характеру отношений между элементами структуры делятся на:

· многосвязные,

· иерархические,

· смешанные.

Наиболее устойчивы детерминированные структуры, в которых отношения либо постоянны, либо изменяются во времени по детерминированным законам. Вероятностные структуры изменяются во времени по вероятностным законам. Хаотические структуры характерны отсутствием ограничений, элементы в них вступают в связь в соответствии с индивидуальными свойствами. Классификация производится по доминирующему признаку.

Структура играет основную роль в формировании новых свойств системы, отличных от свойств ее компонентов, в поддержании целостности и устойчивости ее свойств по отношению к изменению элементов системы в некоторых пределах.

Важными структурными компонентами являются отношения координации и субординации.

Координация выражает упорядоченность элементов системы «по-горизонтали». Здесь идет речь о взаимодействии компонент одного уровня организации.

Субординация – «вертикальная» упорядоченность подчинения и субподчинения компонент. Здесь речь идет о взаимодействии компонент различных уровней иерархии.

Иерархия (hiezosazche – священная власть, греч.) – это расположение частей целого в порядке от высшего к низшему. Термин «иерархия» (многоступенчатость) определяет упорядоченность компонентов системы по степени важности. Между уровнями иерархии структуры могут существовать взаимоотношения строгого подчинения компонент нижележащего уровня одному из компонент вышележащего уровня, т.е. отношения древовидного порядка. Такие иерархии называют сильными или иерархии типа «дерево».

Однако между уровнями иерархической структуры необязательно должны существовать отношения древовидного характера. Могут иметь место связи и в пределах одного уровня иерархии. Нижележащий компонент может подчиняться нескольким компонентами вышележащего уровня – это иерархические структуры со слабыми связями.

Для иерархических структур характерно наличие управляющих и исполнительных компонент. Могут существовать компоненты, являющиеся одновременно и управляющими и исполнительными.

Различают строго и нестрого иерархические структуры.

Система строгой иерархической структуры имеют следующие признаки:

– в системе имеется один главный управляющий компонент, который имеет не менее двух связей;

– имеются исполнительные компоненты, каждый из которых имеет только одну связь с компонентом вышележащего уровня;

– связь существует только между компонентами, принадлежащим двум соседним уровням, при этом компоненты низшего уровня связаны только с одним компонентом высшего уровня, а каждый компонент высшего уровня не менее, чем с двумя компонентами низшего.

Рис.1

Рис.2.

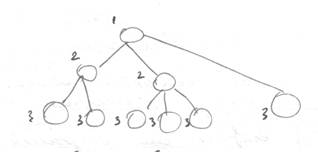

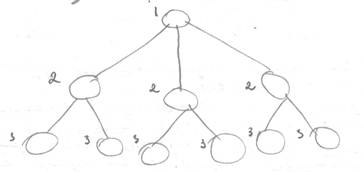

На рис.1 приведен граф строго иерархической структуры, на рис.2 ­ граф нестрогой иерархической структуры. Обе структуры трехуровневые.

Так на рис.1 элемент 1-го уровня иерархии может представлять собой ректора университета, элементы 2-го уровня – проректоров, 3-го уровня – деканов, остальные элементы (4-го уровня, не отраженного на рисунке) будут представлять заведующих кафедрами. Понятно, что все элементы и связи представленной структуры не равноправны.

Как правило, наличие иерархии является признаком высокого уровня организации структуры, хотя могут существовать и не иерархические высокоорганизованные системы.

В функциональном отношении иерархические структуры более экономичны.

Для не иерархических структур не существует компонент, которые являются только управляющими или только исполнительными. Любой компонент взаимодействует более чем с одним компонентом.

Рис.3 Граф многосвязной структуры системы

Рис.4. Граф сотовой структуры системы

Смешанные структуры представляют собой различные комбинации иерархических и неиерархических структур.

Введем понятие лидерства.

Лидирующей называется подсистема, удовлетворяющая следующим требованиям:

1) подсистема не имеет детерминированного взаимодействия ни с одной подсистемой;

2) подсистема является управляющей (при непосредственном или опосредованном взаимодействии) по отношению к части (наибольшему числу подсистем);

3) подсистема либо не является управляемой (подчиненной), либо управляется наименьшим (по сравнению с другими) числом подсистем.

Лидирующих подсистем может быть больше одной, при нескольких лидирующих подсистемах возможна главная лидирующая подсистема. Подсистема высшего уровня иерархической структуры одновременно должна быть главной лидирующей, если же этого нет, то предполагаемая иерархическая структура либо неустойчива, либо не соответствует истинной структуре системы.

Смешанные структуры представляют собой различные комбинации иерархических и неиерархических структур. Стабильность структуры характеризуется временем ее изменения. Структура может изменяться без преобразования класса или преобразованием одного класса в другой. В частности, возникновение лидера в неиерархической структуре может привести к преобразованию ее в иерархическую, а возникновение лидера в иерархической структуре – к установлению ограничивающей, а затем детерминированной связи между лидирующей подсистемой и подсистемой высшего уровня. В результате этого подсистема высшего уровня заменяется лидирующей подсистемой, либо объединяется с ней, или иерархическая структура преобразуется в неиерархическую (смешанную).

Равновесными называются неиерархические структуры без лидеров. Чаще всего равновесными бывают многосвязные структуры. Равновесность не означает покомпонентной идентичности метаболизма, речь идет только о степени влияния на принятие решений.

Особенностью иерархических структур является отсутствие горизонтальных связей между элементами. В этом смысле данные структуры являются абстрактными построениями, поскольку в реальной действительности трудно найти производственную или какую-либо другую действующую систему с отсутствующими горизонтальными связями.

Важное значение при морфологическом описании системы имеют ее композиционные свойства. Композиционные свойства систем определяются способом объединения элементов в подсистемы. Будем различать подсистемы:

– эффекторные (способные преобразовывать воздействие и воздействовать веществом или энергией на другие подсистемы и системы, в том числе на среду),

– рецепторные (способные преобразовывать внешнее воздействие в информационные сигналы, передавать и переносит информацию)

– рефлексивные (способные воспроизводить внутри себя процессы на информационном уровне, генерировать информацию).

Композиция систем, не содержащих (до элементного уровня) подсистем с выраженными свойствами, называется слабой. Композиция систем, содержащих элементы с выраженными функциями, называется соответственно с эффекторными, рецепторными или рефлексивными подсистемами; возможны комбинации. Композицию систем, включающих подсистемы всех трех видов, будем называть полной Элементы системы (т.е. подсистемы, в глубь которых морфологический анализ не распространяется) могут иметь эффекторные, рецепторные или рефлексивные свойства, а также их комбинации.

На теоретико-множественном языке морфологическое описание есть четверка:

SM={S, V, d, K},

где S={Si}i – множество элементов и их свойств (под элементом в данном случае понимается подсистема, вглубь которой морфологическое описание не проникает); V ={Vj}j – множество связей; d - структура; К – композиция.

Все множества считаем конечными.

Будем различать в S:

Состав:

· гомогенный,

· гетерогенный,

· смешанный (большое количество гомогенных элементов при некотором количестве гетерогенных),

· неопределенный.

Свойства элементов:

· информационные,

· энергетические,

· информационно-энергетические,

· вещественно-энергетические,

· неопределенные (нейтральные).

Будем различать во множестве V:

Назначение связей:

· информационные,

· вещественные,

· энергетические.

Характер связей:

· прямые,

· обратные,

· нейтральные.

Будем различать в d:

Устойчивость структуры:

· детерминированная,

· вероятностная,

· хаотическая.

Построения:

· иерархические,

· многосвязные,

· смешанные,

· преобразующиеся.

Будем различать во множестве К:

Композиции:

· слабые,

· с эффекторными подсистемами,

· с рецепторными подсистемами,

· с рефлексивными подсистемами,

· полные,

· неопределенные.

Морфологическое описание, как и функциональное, строится по иерархическому (многоуровневому) принципу путем последовательной декомпозиции подсистем. Уровни декомпозиции системы, уровни иерархии функционального и морфологического описания должны совпадать. Морфологическое описание можно выполнить последовательным расчленением системы. Это удобно в том случае, если связи между подсистемами одного уровня иерархии не слишком сложны. Наиболее продуктивны (для практических задач) описания с единственным членением или с небольшим их числом. Каждый элемент структуры можно, в свою очередь, описать функционально и информационно. Морфологические свойства структуры характеризуются временем установления связи между элементами и пропускной способностью связи. Можно доказать, что множество элементов структуры образует нормальное метрическое пространство. Следовательно, в нем можно определить метрику (понятие расстояния). Для решения некоторых задач целесообразно введение метрики в структурном пространстве.
