Счетчики.

В простейшем случае двоичный счетчик может быть образован из асинхронных Т -триггеров, соединенных последовательно. При этом сигналы счета a поступают на вход Т -триггера младшего разряда счетчика. Прямой выход Q триггера каждого разряда соединен со входом Т соседнего триггера более старшего разряда. Поскольку в процессе счета переключение триггеров отдельных разрядов в этом счетчике осуществляется последовательно разряд за разрядом, такой счетчик носит название счетчика с последовательным переносом. Для ликвидации неустойчивых состояний используются двухступенчатые триггера. Схема счетчика имеет следующий вид (рис. 3.13):

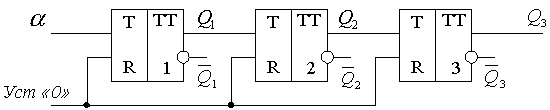

Рис. 3.13. Суммирующий счетчик

Числа, формируемые счетчиком, могут быть выведены из него в параллельной форме посредством одновременного опроса состояния всех разрядов счетчика.

В асинхронном Т -триггере смена состояний происходит по заднему фронту входного сигнала, поскольку двухступенчатый триггер можно рассматривать как схему, состоящую из двух триггеров (рис. 3.14):

Рис. 4.14. Асинхронный Т-триггер

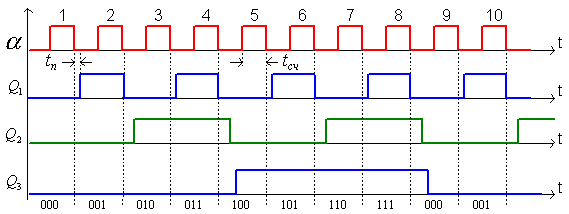

Временная диаграмма работ трех разрядного асинхронного суммирующего счетчика с последовательным переносом имеет вид (рис. 3.15).

Рис. 3.15. Временная диаграмма
