Устройства координатного ввода

Устройства координатного вводаобеспечивают ввод координат на плоскости, чаще всего при помощи перемещения пользователем некоторого объекта. Наиболее распространенное такое устройство – всем знакомая компьютерная мышь.

а) оптическая мышь	б) планшет
в) световое перо	г) трекбол

Рис. 3.8 – Устройства координатного ввода.

Современные модели оптических мышей (Рис. 3.8, а) снабжены миниатюрной видеокамерой, фотографирующей поверхность с большой частотой, и процессором, рассчитывающим величину смещения между двумя последовательно сделанными снимками.

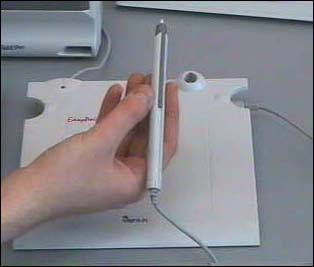

Планшет (Рис. 3.8, б) состоит из чувствительной к нажиму поверхности и специальной ручки, учитывающей усилие нажима. Планшет часто используется дизайнерами в качестве электронной кисти.

Световое перо (Рис. 3.8, в) когда-то являлось основным устройством координатного вода, но в последнее время фактически вышло из употребления – работа на вертикальной поверхности экрана неудобна по сравнению с работой с мышью или с планшетом.

Трекбол (Рис. 3.8, г) является аналогом мыши, в котором пользователь вращает пальцами шарик. Трекбол не требует места на столе для своего перемещения и широко применяется в ноутбуках.

Экран типа "touch screen" позволяет непосредственно нажимать пальцем или специальной палочкой (стилусом) на его поверхность. Такие экраны широко применяются в различных справочных системах, автоматах продажи билетов, банкоматах, а также в карманных компьютерах (Рис. 3.9), где чувствительный экран заменяет собой клавиатуру.

Рис. 3.9 – Карманный компьютер с экраном типа touch screen.

Все эти устройства не позволяют напрямую вводить третью координату при работе с 3D графикой. Вопрос удобного и простого ввода трехмерных координат пока ждет своего решения.
