Рис.1. Железобетонная арка двутаврового сечении с затяжкой

Большепролетные высокие арки имеют более сложное очертание оси, их обычно выполняют трехшарнирными. Распор арки передают на фундаменты и грунты основания. При слабых грунтах для восприятия распора арки устраивают затяжку, расположенную ниже уровня пола.

Арки рассчитывают на вес покрытия и арки, сплошную и одностороннюю нагрузку от снега и сосредоточенную нагрузку от подвесного транспорта. Большепролетные арки рассчитывают также на усадку и ползучесть бетона, а высокие арки - на ветровую нагрузку. В расчетной схеме очертание пологой двухшарнирной арки принимают по квадратной параболе (рис.2,а), Высоту и ширину сечения арки предварительно принимают

h=(1/30…1/40) l; b=(0,4…0,5)h. (4)

Площадь сечения арматуры затяжки предварительно подбирают по распору

. (5)

Двухшарнирные арки рассчитывают как статически неопределимые системы с учетом влияния перемещений от изгибающих моментов и нормальных сил. Для предварительно напряженной затяжки в расчете перемещений учитывают приведенную площадь бетона . Предварительное напряжение затяжки, в результате которого деформаций арматуры оказываются выбранными, уменьшает подвижность опор арки и приближает её работу под нагрузкой к работе арок с неподвижными пятами. При этом распор H увеличивается, а изгибающий момент арки уменьшается.

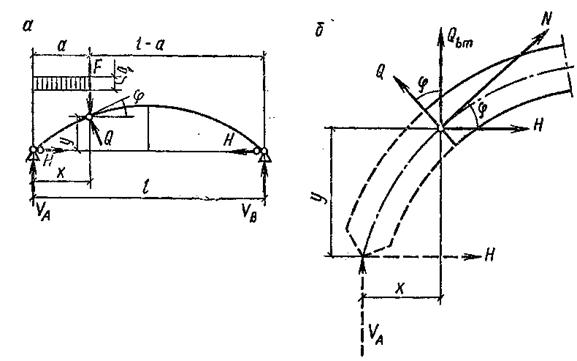

Рис.2. К расчету арок:

а - деухшарнирная арка; б - усилия е сечении арк

Трехшарнирные арки статически не определимы. Если опоры расположены в одном уровне, то распор

, (6)

где - балочный момент в середине пролета арки.

Усилия M, Q, N определяют определяют в нескольких сечениях по длине арки (рис. 2,б). Изгибающие моменты определяют по формуле (1), продольные и поперечные силы

Q = Q_bm cos φ – H sin φ; (7)

N = H cos φ + Q_bm sin φ, (8)

где φ - угол между касательной к оси арки в рассматриваемом сечении и горизонтальной прямой; Q_bm - балочная поперечная сила.

Усилия в сечениях, вычисленные от разных загружений, сводят в таблицу, по которой устанавливают максимальные и минимальные расчетные усилия. Сечение арматуры подбирают по формулам для сжатых элементов. Чтобы учесть влияние продольного изгиба в плоскости кривизны, расчетную длину принимают: для трехшарнирной арки - 0,58 s, для двухшарнирной - 0,54 s, для бесшарнирной - 0,36 s (где s - длина дуги). Поперечные силы в арках незначительны; поперечные стержни ставят по расчету и конструктивным соображениям. Арматуру затяжки подбирают как для растянутого элемента по условиям прочности и трещиностойкости.
