Зубчатые муфты стандартизированы (ГОСТ 5006-83). Их применяют в высоко нагруженных конструкциях для валов с диаметрами 40…200 мм. При вращении валов, установленных с перекосом, происходит циклическое нагружение зубьев муфты, их относительное перемещение, что обусловливает их износ. Для ограничения интенсивности изнашивания в муфту заливают вязкое масло и ограничивают давление
,
где Кк – коэффициент концентрации нагрузки, Кк = 1,1…1,3;
h – рабочая высота зуба,
;
b, d – длина зуба и делительный диаметр окружности;
z – число зубьев полумуфты;
[ p ] – допускаемое давление, [ p ] = 12…15 МПа.
Упругие компенсирующие муфты.
Такие муфты применяют не только для компенсации смещения валов, но и для снижения динамичности нагрузки и амортизации колебаний, возникающих при работе машины. В качестве материала для упругих элементов используют специальную эластическую резину, обладающую хорошими амортизирующими и электроизоляционными свойствами.

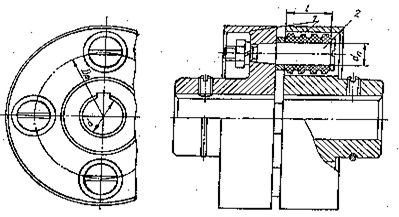

В качестве примера упругой компенсирующей муфты рассмотрим муфту упругую втулочно-пальцевую (МУВП). МУВП состоит из двух полумуфт 1, соединенных пальцами 2, на которые для смягчения ударов надеты гофрированные резиновые втулки 3. Такие муфты в силу простоты конструкции получили широкое применение в приводах от электродвигателей. Для валов с диаметрами 9…160 муфты стандартизированы (ГОСТ 21424-75).
|
|
|
