Реализация реле сопротивления

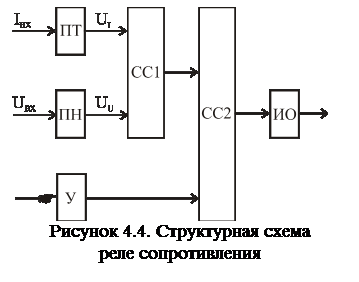

Наиболее общая структурная схема реле сопротивления приведена на рис. 4.4 (подобную структуру имеет реле направления мощности).

На рисунке 4.4 обозначены: ПТ и ПН – преобразователи тока и напряжения; У – уставка; СС1 и СС2 – схемы сравнения; ИО – исполнительный орган. В явном или косвенном виде реле сопротивления имеет такую структуру. Входной ток I_ВХ и входное напряжение U_ВХ преобразуются ПН и ПТ в напряжения U_I и U_U. Сигналы U_I и U_U могут быть как дискретными, так и аналоговыми. В зависимости от этого СС1 может быть как логическим элементом, например И, так и специальной фазосравнивающей схемой аналоговых сигналов. В схеме сравнения СС1 происходит вычисление сигнала, пропорционального Z_Р. Схема сравнения СС2 сравнивает вычисленную величину с уставкой У и, если последняя больше, подает команду исполнительному органу на отключение.
