Нарушение цепей напряжения защиты

Дистанционные защиты могут неправильно срабатывать при перегорании предохранителей (срабатывании автоматических выключателей) в цепях трансформатора напряжения, поэтому предусматривается специальная блокировка при исчезновении питания. Блокировки имеют разные принципы работы:

― дистанционные защиты дополняются пусковыми токовыми органами максимального действия (могут использоваться токи обратной и нулевой последовательностей), которые запрещают срабатывать при отсутствии аварийного тока;

― сравниваются напряжение нулевой последовательности (рис. 4.9) полученного из «звезды» вторичной обмотки трансформатора напряжения и напряжение нулевой последовательности в «разомкнутом треугольнике» [1].

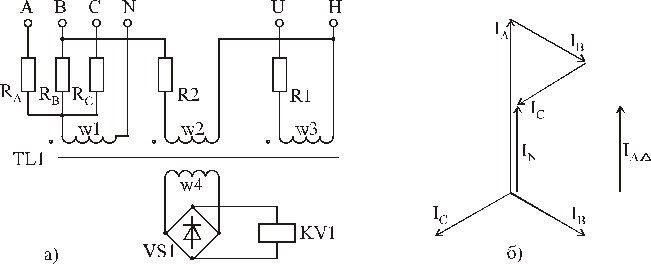

Рисунок 4.9. Блокировка при исчезновении сигнала в цепях напряжения: а)устройство блокировки дистанционной защиты при исчезновении напряжения в цепях трансформатора напряжения; б) векторная диаграмма

Обмотки w1 и w3 трансформатора TL1 – первичные, подключаемые через добавочные резисторы к трансформатору напряжения. Обмотка w2 является компенсационной. Измерительное реле подключается через выпрямительный мост ко вторичной обмотке. Сопротивления находятся в соотношении R_A = 2 R_B = 2 R_C, поэтому в симметричном режиме токи равны 2|I_A |= |I_B |= |I_C |. В нормальном режиме работы I_AL = ― I_N, поэтому в обмотке w3 напряжение отсутствует. При появлении в сети напряжения нулевой последовательности в трансформаторе оно вычитается компенсационной обмоткой w2.

В случае исчезновения напряжения в одной или в двух фазах защиты возникает напряжение нулевой последовательности, изменяются величина и фаза тока в обмотке трансформатора TL1, которая включена в нулевой провод. В обмотке w3 появляется напряжение, реле KV1 срабатывает и блокирует дистанционную защиту.
