Рен – разность между теоретическим n и фактическим n' количеством делений шкалы, заключающимся между изображением смежных штрихов лимба; эксцентриситет алидады – смещение оси вращения алидады с центра лимба.
Для определения рена r шкалового микроскопа совмещают нулевой штрих шкалы с каким-либо штрихом лимба и отсчитывают число делений шкалы n’, заключенное между двумя соседними штрихами лимба. Определяют его поколебаниям разностей отсчетов при совмещении диаметрально противоположных штрихов. При этом все операции производят в поле зрения микроскопа,никакого дополнительного оборудования не требуется.Такие измерения проводят равномерно по всему кругу через каждые 45º или 60º. Из всех полученных значений n’ выводят среднее и вычисляют рен по формуле: r' = (n - n’), где n - теоретическое количество делений шкалы, заключающееся между изображением смежных штрихов лимба (для теодолита 3Т5КП оно равно 60'). Если r≥0,25 деления, то необходимо произвести юстировку путем перемещения линз 2, передающих изображение градусных делений с лимба 1 на стеклянную пластинку 3 со шкалой (рис. 9,а), находящуюся в поле зрения отсчетного микроскопа. Юстировка осуществляется в оптико-механической мастерской. При отсутствии мастерской, рекомендуется вводить в отсчеты поправки за рен по формуле:
|
|
где t - теоретическая цена деления шкалы (в теодолите 3Т5КП t = 1’), ℓ - количество делений шкалы от ее нуля до штриха лимба, пересекающего шкалу. В таблице 7 приведен пример определения рена.

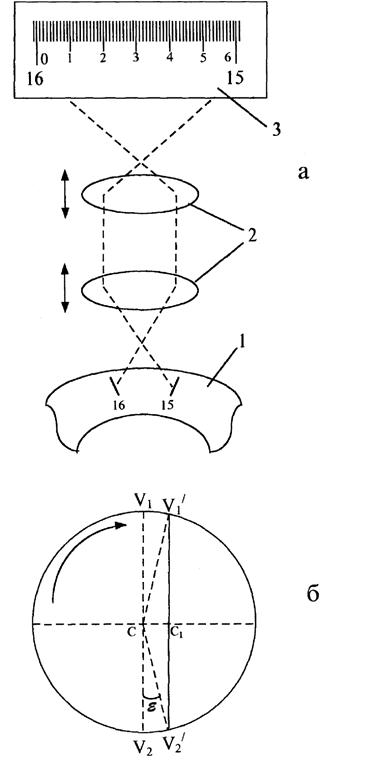

Рис. 52. Опреде
ление РЕН шкалового микроскопа (а) и
эксцентриситета алидады (б)
Исследование рена шкалового микроскопа, имеющего одностороннюю систему отсчета, производят путем совмещения нулевого штриха шкалы с каким-либо штрихом лимба и отсчитывания по правому концу шкалы. Такиеизмерения выполняют на различных частяхлимба через каждые 45° или 60°. Рен находят по формуле r’ = 60’- ni. Извсех полученных значений вычисляют среднее значение рена rср.. Величина r в теодолитах типа 3Т5КП недолжна превышать 3'. Прибольших значениях рена в отсчеты пошкале ni вводят поправки Δν·rср./i (i — цена деления лимба), которые выбирают из специально составленной таблицы.
Пример записей и вычислений при исследовании рена шкалового микроскопа для горизонтального круга теодолита 3Т5КП приведен в таблице

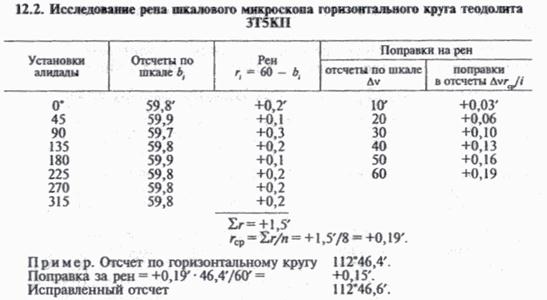

Таблица 7 – Исследование рена шкалового микроскопа горизонтального круга теодолита 3Т5КП №588311
