Набор знаков, в котором установлен порядок их следования, называется алфавитом.
Вся совокупность знаков, используемых для представления дискретной информации, называется набором знаков.
Знак - это элемент некоторого конечного множества отличных друг от друга сущностей.
Природа знака может любой - жест, рисунок, буква, сигнал светофора, определенный звук и т.д. Природа знака определяется носителем сообщения и формой представления информации в сообщении.
Таким образом, набор есть дискретное множество знаков.
Следовательно, алфавит - это упорядоченная совокупность знаков. Порядок следования знаков в алфавите называется лексикографическим. Благодаря этому порядку между знаками устанавливаются отношения «больше-меньше»: для двух знаков ξ и ψ принимается, что ξ < ψ, если порядковый номер у ξ, в алфавите меньше, чем у ψ.
Примером алфавита может служить совокупность арабских цифр 0,1...9 - с его помощью можно записать любое целое число в системах счисления от двоичной до десятичной. Если к этому алфавиту добавить знаки «+» и «-», то сформируется набор знаков, применимый для записи любого целого числа, как положительного, так и отрицательного; правда, этот набор нельзя считать алфавитом, поскольку в нем не определен порядок следования знаков. Наконец, если добавить знак разделителя разрядов («.» или «,»), то такой алфавит позволит записать любое вещественное число.
|
|
Поскольку при передаче сообщения параметр сигнала должен меняться, очевидно, что минимальное количество различных его значений равно двум и, следовательно, алфавит содержит минимум два знака - такой алфавит называется двоичным. Верхней границы числа знаков в алфавите не существует, примером могут служить иероглифы, каждый из которых обозначает целое понятие, и общее их количество исчисляется десятками тысяч.
Сами по себе знак или буква не несут никакого смыслового содержания. Однако такое содержание им может быть приписано - в этом случае знак будет называться символом. (Например, массу в физике принято обозначать буквой m - следовательно, m является символом физической величины «масса» в формулах.Другим примером символов могут служить пиктограммы, обозначающие в компьютерных программах объекты или действия.)
Таким образом, понятия «знак», «буква» и «символ» нельзя считать тождественными, (хотя весьма часто различия между ними не проводят, поэтому в информатике существуют понятия «символьная переменная», «кодировка символов алфавита», «символьная информация» - во всех приведенных примерах вместо термина «символьный» корректнее было бы использовать «знаковый» или «буквенный».)
|
|
Понятия знака и алфавита можно отнести только к дискретным сообщениям.
Преобразование сообщений
Так как имеются два типа сообщений, между ними, возможны четыре варианта преобразований:
Осуществимы и применяются на практике все четыре вида преобразований. Примерами устройств, в которых осуществляется преобразование типа N1 → N2 являются микрофон (звук преобразуется в электрические сигналы); магнитофон и видеомагнитофон (чередование областей намагничения ленты превращается в электрические сигналы, которые затем преобразуются в звук и изображение); телекамера (изображение и звук превращаются в электрические сигналы); радио- и телевизионный приемник (радиоволны преобразуются в электрические сигналы, а затем в звук и изображение); аналоговая вычислительная машина (одни электрические сигналы преобразуются в другие). Особенностью данного варианта преобразования является то, что оно всегда сопровождается частичной потерей информации. Потери связаны с помехами (шумами), которые порождает само информационное техническое устройство и которые воздействуют извне. Эти помехи примешиваются к основному сигналу и искажают его. Поскольку параметр сигнала может иметь любые значения (из некоторого интервала), то невозможно отделить ситуации: был ли сигнал искажен или он изначально имел такую величину. (В ряде устройств искажение происходит в силу особенностей преобразования в них сообщения, например в черно-белом телевидении теряется цвет изображения; телефон пропускает звук в более узком частотном интервале, чем интервал человеческого голоса; кино- и видеоизображение оказываются плоскими, они утратили объемность.)
Рассмотрим общий подход к преобразованию типа N → D. С математической точки зрения перевод сигнала из аналоговой формы в дискретную означает замену описывающей его непрерывной функции времени Z(t) на некотором отрезке [t1, t2] конечным множеством (массивом) {Zi, ti} (i = 0...n, где n - количество точек разбиения временного интервала). Подобное преобразование называется дискретизацией непрерывного сигнала и осуществляется посредством двух операций: развертки по времени и квантования по величине сигнала.
Развертка по времени состоит в том, что наблюдение за значением величины Z производится не непрерывно, а лишь в определенные моменты времени с интервалом Δt:
Квантование по величине - это отображение вещественных значений параметра сигнала в конечное множество чисел, кратных некоторой постоянной величине - шагу квантования (ΔZ).

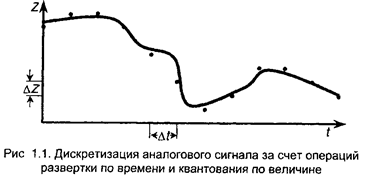

Совместное выполнение обеих операций эквивалентно нанесению масштабной сетки на график Z(t), как показано на рис.1.2. Далее, в качестве пар значений {Zi,,ti} выбираются узлы сетки, расположенные наиболее близко к Z(ti). Полученное таким образом множество узлов оказывается дискретным представлением исходной непрерывной функции. Таким образом, любое сообщение, связанное с ходом Z(t), может быть преобразовано в дискретное, т.е. представлено посредством некоторого алфавита
При такой замене довольно очевидно, что чем меньше n (больше Δt, тем меньше число узлов, но и точность замены Z(t) значениями Zi, будет меньшей. Другими словами, при дискретизации может происходить потеря части информации, связанной с особенностями функции Z(t). На первый взгляд кажется, что увеличением количества точек n можно улучшить соответствие между получаемым массивом и исходной функцией, однако полностью избежать потерь информации все равно не удастся, поскольку n - величина конечная.
Ответом на эти сомнения служит так называемая теорема отсчетов, доказанная в 1933г. В. А. Котельниковым (по этой причине ее иногда называют его именем), значение которой для решения проблем передачи информации было осознано лишь в 1948г. после работ К. Шеннона. Теорема, которую примем без доказательства, но результаты будем в дальнейшем использовать, гласит:
|
|
Непрерывный сигнал можно полностью отобразить и точно воссоздать по последовательности измерений или отсчетов величины этого сигнала через одинаковые интервалы времени, меньшие или равные половине периода максимальной частоты, имеющейся в сигнале.
Комментарии к теореме:
Теорема касается только тех линий связи, в которых для передачи используются колебательные или волновые процессы.
Любое подобное устройство использует не весь спектр частот колебаний, а лишь какую-то его часть; например, в телефонных линиях используются колебания с частотами от 300 Гц до 3400 Гц. Согласно теореме отсчетов определяющим является значение верхней границы частоты - обозначим его Vm.
Смысл теоремы в том, что дискретизация не приведет к потере информации и по дискретным сигналам можно будет полностью восстановить исходный аналоговый сигнал, если развертка по времени выполнена в соответствии со следующим соотношением:
(1.1)
Можно перефразировать теорему отсчетов:
Развертка по времени может быть осуществлена без потери информации, связанной с особенностями непрерывного (аналогового) сигнала, если шаг развертки не будет превышать Δt, определяемый в соответствии с (1.1).
Например, для точной передачи речевого сигнала с частотой до Vm = 4000 Гц при дискретной записи должно производиться не менее 8000 отсчетов в секунду; в телевизионном сигнале Vm ≈ 4 МГц, следовательно, для его точной передачи потребуется около 8000000 отсчетов в секунду.
Однако, помимо временной развертки, дискретизация имеет и другую составляющую - квантование. Выясним, как определяется шаг квантования ΔZ?
Любой получатель сообщения - человек или устройство - всегда имеют конечную предельную точность распознавания величины сигнала. (Например, человеческий глаз в состоянии различить около 16 миллионов цветовых оттенков; это означает, что при квантовании цвета нет смысла делать большее число градаций.При передаче речи достаточной оказывается гораздо меньшая точность - около 1%; следовательно, для амплитуды звуковых колебаний ΔZ ≈ 0,01*ΔZmax, а алфавит для обозначения всех градаций громкости должен содержать 100 знаков.)Таким образом, шаг квантования определяется чувствительностью приемного устройства.
|
|
Выбор шага развертки по времени и квантования по величине сигнала лежат в основе оцифровки звука и изображения. Примерами устройств, в которых происходят такие преобразования, являются сканер, модем, устройства для цифровой записи звука и изображения, лазерный проигрыватель, графопостроитель. Термины «цифровая запись», «цифровой сигнал» следует понимать как дискретное представление с применением двоичного цифрового алфавита.
Таким образом, преобразование сигналов типа N → D, как и обратное D → N, может осуществляться без потери содержащейся в них информации.
Преобразование типа D1 → D2 состоит в переходе при представлении сигналов от одного алфавита к другому - такая операция носит название перекодировка и может осуществляться без потерь. Примерами ситуаций, в которых осуществляются подобные преобразования, могут быть: запись-считывание с компьютерных носителей информации; шифровка и дешифровка текста; вычисления на калькуляторе.
Таким образом, за исключением N1 → N2 в остальных случаях оказывается возможным преобразование сообщений без потерь содержащейся в них информации. При этом на первый взгляд непрерывные и дискретные сообщения оказываются равноправными. Однако на самом деле это не так. Сохранение информации в преобразованиях N → D и D → N обеспечивается именно благодаря участию в них дискретного представления. Другими словами, преобразование сообщений без потерь информации возможно только в том случае, если хотя бы одно из них является дискретным. В этом проявляется несимметричность видов сообщений и преимущество дискретной формы. К другим ее достоинствам следует отнести:
• высокую помехоустойчивость;
• простоту и, как следствие, надежность и относительную дешевизну устройств по обработке информации;
• точность обработки информации, которая определяется количеством обрабатывающих элементов и не зависит от точности их изготовления;
• универсальность устройств.
Последнее качество - универсальность - оказывается следствием того обстоятельства, что любые дискретные сообщения, составленные в различных алфавитах, посредством обратимого кодирования можно привести к единому алфавиту. Это позволяет выделить некоторый алфавит в качестве базового (из соображений удобства, простоты, компактности или каких-либо иных) и представлять в нем любую дискретную информацию. Тогда устройство, работающее с информацией в базовом алфавите, оказывается универсальным в том отношении, что оно может быть использовано для переработки любой иной исходной дискретной информации. Таким базовым алфавитом, как увидим в дальнейшем, является двоичный алфавит, а использующим его универсальным устройством - компьютер.
Информация, порождаемая и существующая в природе, связана с материальным миром - это размеры, форма, цвет и другие физические, химические и прочие характеристики и свойства объектов. Данная информация передается посредством физических и иных взаимодействий и процессов. Эту природную информацию можно считать хаотической и неупорядоченной, поскольку никем и ничем не регулируется ее появление, существование, использование. Чаще всего она непрерывна по форме представления. Напротив, дискретная информация - это информация, прошедшая обработку - отбор, упорядочение, преобразование; она предназначена для дальнейшего применения человеком или техническим устройством. Другими словами, дискретная - это уже частично осмысленная информация, т.е. имеющая для кого-то смысл и значение и, как следствие, более высокий (с точки зрения пользы) статус, нежели непрерывная.
