Штампованных листов статора

Пакет

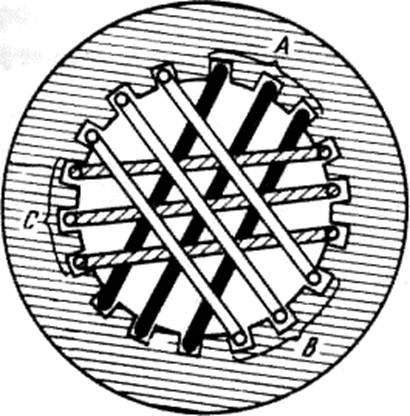

Трехфазная обмотка двухполюсного статора
с тремя катушками в каждой фазе

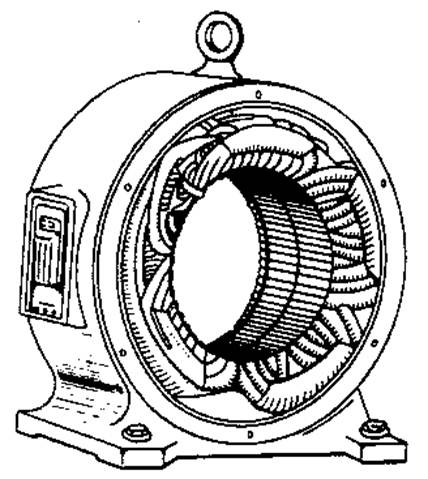

Внешний вид статора со стороны
лобовой части трехфазной обмотки

Конструкция (а) и условное графическое
обозначение (б) ротора
с короткозамкнутой обмоткой

1 — замыкающие кольца; 2 — вентиляционные лопасти;
3 — вал; 4 — пакет ротора; 5 — стержни обмотки

Короткозамкнутая обмотка типа «беличье колесо»

Вид ротора (а) и условное графическое обозначение (б) ТАД
с контактными кольцами
