Расчет установившегося режима

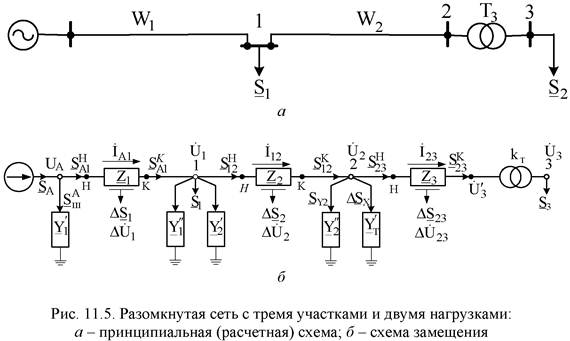

Рассмотрим последовательность выполнения электрического расчета на примере сети (рис. 11.5), содержащей три участка (две ЛЭП и трансформатор) и электрические нагрузки, подключенные в двух узлах. Рассматриваемые здесь принципы справедливы для разомкнутых сетей любой размерности и структуры.
|
Для общности расчетов участки сети представлены комплексными продольными сопротивлениями Z и поперечными проводимостями Y, а трансформаторная ветвь ещё учитывает трансформацию (идеальным трансформатором с трансформацией kТ). Такое представление схемы замещения применимо для расчета режимов питающих (районных) и системообразующих сетей. Нагрузки в узлах сети представлены неизменными по величине мощностями. На схеме замещения наряду с параметрами схемы (Z, Y, k) показаны
известные и искомые параметры электрического режима (S,
,
,
).
Рассмотрим два характерных расчетных случая: расчет по заданному напряжению
в конце сети (расчет по данным в конце сети) и расчет, в котором известной величиной является напряжение источника А (расчет по данным в начале сети).
