Излучатели ультразвука

Излучатели и приемники ультразвука

Электромеханические излучатели и приемники УЗ используют явление пьезоэлектрического эффекта, сущность которого поясняет рис. 5.1.

Ярко выраженными пьезоэлектрическими свойствами обладают такие кристаллические диэлектрики, как кварц, сегнетова соль и др.

Электромеханический УЗ-излучатель использует явление обратного пьезоэлектрического эффекта и состоит из следующих элементов (рис. 5.2):

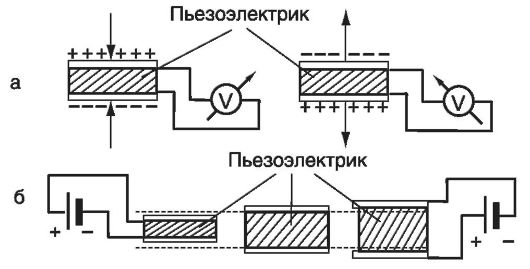

Рис. 5.1. а - прямой пьезоэлектрический эффект: сжатие и растяжение пьезоэлектрической пластины приводит к возникновению разности потенциалов соответствующего знака;

б - обратный пьезоэлектрический эффект: в зависимости от знака разности потенциалов, приложенной к пьезоэлектрической пластинке, она сжимается или растягивается

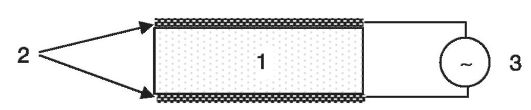

Рис. 5.2. Ультразвуковой излучатель

1 - пластины из вещества с пьезоэлектрическими свойствами;

2 - электродов, нанесенных на ее поверхности в виде проводящих слоев;

3 - генератора, подающего на электроды переменное напряжение требуемой частоты.

При подаче на электроды (2) переменного напряжения от генератора (3) пластина (1) испытывает периодические растяжения и сжатия. Возникают вынужденные колебания, частота которых равна частоте изменения напряжения. Эти колебания передаются частицам окружающей среды, создавая механическую волну с соответствующей частотой. Амплитуда колебаний частиц среды вблизи излучателя равна амплитуде колебаний пластины.

К особенностям ультразвука относится возможность получения волн большой интенсивности даже при сравнительно небольших амплитудах колебаний, так как при данной амплитуде плотность

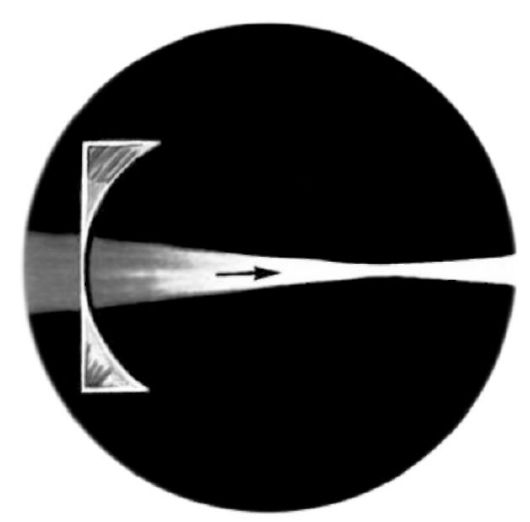

Рис. 5.3. Фокусировка ультразвукового пучка в воде плосковогнутой линзой из плексигласа (частота ультразвука 8 МГц)

потока энергии пропорциональна квадрату частоты (см. формулу 2.6). Предельная интенсивность излучения ультразвука определяется свойствами материала излучателей, а также особенностями условий их использования. Диапазон интенсивности при генерации УЗ в области УСЧ чрезвычайно широк: от 10^-14 Вт/см² до 0,1 Вт/см².

Для многих целей необходимы значительно большие интенсивности, чем те, которые могут быть получены с поверхности излучателя. В этих случаях можно воспользоваться фокусировкой. На рисунке 5.3 показана фокусировка ультразвука линзой из плексигласа. Для получения очень больших интенсивностей УЗ используют более сложные методы фокусировки. Так, в фокусе параболоида, внутренние стенки которого выполнены из мозаики кварцевых пластинок или из пьезокерамики титанита бария, на частоте 0,5 МГц удается получать в воде интенсивности ультразвука до 10⁵ Вт/см².
