Барьерная емкость pn-перехода

Как следует из распределения концентрации свободных носителей, в ОПЗ резко падают, сопротивление ОПЗ велико по сравнению с квазинейтральными областями, то есть pn- переход обладает свойствами конденсатора. Барьерная емкость ступенчатого pn -перехода с площадью S может быть определена по формуле:

.

(5.44)

где ε₀ – диэлектрическая постоянная, ε_s – диэлектрическая проницаемость полупроводника, W – ширина ОПЗ.

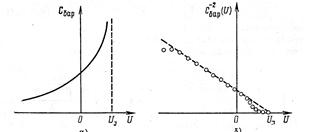

Соответствующая зависимость барьерной емкости от напряжения, показана на рис. 5.10.

Рис. 5.10

Емкость pn -перехода может изменяться в значительных пределах, что позволило использовать это свойство в варикапах.
