Дисплеи на основе органических пленок (OLED)

Сравнительно недавно на рынке появились дисплеи нового, отличного от ЖКИ типа, т.н. OLED (Organic Light Emitting Device). Дисплей OLED представляет собой электронное устройство, выполненное путем размещения ряда тонких органических пленок между проводниками. При подключении источника питания к выбранным элементам дисплея они излучают яркий свет (рис. 8.22). Технология OLED идеально подходит для изготовления дисплеев, используемых в портативных устройствах, позволяя создавать легкие, надежные и малопотребляющие дисплеи. Для получения OLED дисплеев требуется меньшее число производственных этапов и более дешевые материалы, в сравнении с ЖКИ. Ведущий лидер в производстве таких дисплеев, корпорация Universal Display (UDC) полагает, что технология OLED может заменить существующие технологии создания дисплеев во многих областях за счет следующих преимуществ перед ЖКИ:

• Более высокая яркость;
• Более высокое быстродействие, улучшающее качество отображения и динамику видеоизображений;
• Расширенный угол обзора (до 180°);
• Малый вес;
• Меньшее энергопотребление;
• Более широкий диапазон рабочих температур;
• Меньшая совокупная стоимость.

Рис. 8.22. Структура OLED

Столь впечатляющие характеристики своих OLED дисплеев компания UDC достигла благодаря разработке особого семейства высокоэффективных OLED-материалов. Их ключевой особенностью является использование для излучения света процесса электрофосфоресценции. В традиционных OLED-дисплеях излучение света основано на флуоресценции - переходе от одного возбужденного состояния материала. В соответствии с теоретическими и экспериментальными оценками максимальная эффективность OLED с добавлением флуоресцентных материалов может составить около 25%. Это ограничение практически снимается при использовании в качестве добавок электрофосфоресцентных материалов компании UDC, которым присуще как одиночное, так и тройное возбужденное состояние. Учитывая, что эффективность таких материалов приближается к 100%, компания UDC работает над созданием и продвижением на рынок электрофосфоресцентных устройств, оптимизируя такие их характеристики как чистоту цвета, надежность функционирования и механическую прочность.

OLED-дисплеи могут быть выполнены на основе пассивной или активной матрицы.

Пассивная матрица дисплея состоит из массива отображающих элементов и пикселей, расположенных на поверхности по строкам и столбцам (рис. 8.23). В OLED-дисплее каждый пиксель является органическим светодиодом, образованным на пересечении каждой линии строки и столбца. Первые OLED, так же как и первые ЖКИ адресовались как пассивная матрица. Это означает, что для активизации пикселя необходимо приложить напряжение к линиям строки и столбца, на пересечении которых находится нужный пиксель. Чем больший ток протекает через каждый пиксель, тем больше яркость наблюдаемого свечения.

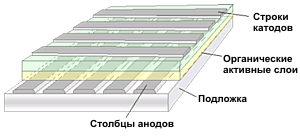

Рис. 8.23. Пассивная матрица OLED

В дисплее с активной матрицей массив также разделяется на строки и столбцы с пикселями, образуемыми на пересечении линий строк и столбцов. Однако здесь каждый пиксель состоит из органического светодиода (OLED), включенного последовательно с тонкопленочным транзистором (TFT), выполняющим функцию коммутатора, регулирующего уровень тока через OLED (рис. 8.24).

Рис. 8.24. Активная матрица OLED

В активной матрице OLED-дисплея (AMOLED) информация посылается микротранзистору каждого пикселя, задавая яркость его свечения. TFT-транзистор запоминает эту информацию и плавно регулирует ток через OLED. На рис.8.25 показан образец таких дисплеев.

Компания UDC предлагает несколько разновидностей OLED-дисплеев:

• TOLED - прозрачные органические светоизлучающие устройства;
• FOLED - гибкие органические светоизлучающие устройства;
• SOLED - сложенные органические светоизлучающие устройства.

В дисплеях TOLED используется прозрачная основа, что позволяет создавать дисплеи с излучением только вверх, только вниз или в оба направления. Технология TOLED

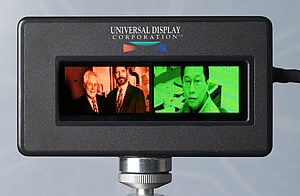

Рис. 8.25. OLED-дисплей Universal Display Corp.

позволяет получать высококонтрастные изображения, что улучшает читабельность дисплея при ярком солнечном свете. Поскольку TOLED имеет 70% прозрачность в выключенном состоянии, он может быть интегрирован в автостекла в качестве табличек или указателей. Прозрачность дисплеев TOLED дает возможность использовать их с непрозрачными подложками из металла, фольги или кремниевого кристалла, что позволяет создавать дисплеи с отображением только вперед. Простой TOLED дисплей может быть потенциально встроен в будущие динамические кредитные карты. За счет использования поглотителя с низким коэффициентом отражения (черный фон) позади верхней или нижней поверхности TOLED, контрастное отношение может быть значительно улучшено по сравнению с отражающими ЖКИ и OLED. Это особенно важно в приложениях, работающих при дневном свете, например в мобильных телефонах и кабинах авиационной техники.

Встраивая органическую пленку в гибкую поверхность, производители получают исключительные по своим качествам гибкие дисплеи - FOLED (рис. 126). Плоские отображающие панели традиционно выпускаются на стеклянной основе вследствие структурных ограничений и/или ограничений технологического процесса. Гибкие материалы обладают существенными преимуществами в сравнении со стеклянной основой. Впервые дисплеи могут быть выполнены на разнообразных типах подложек: от прозрачных тонких пленок до отражающей металлической фольги. Эти материалы позволяют изгибать и скручивать дисплеи, приспосабливая их к любой поверхности. Это означает, что FOLED-дисплей можно встроить в шлем, в рукав рубашки солдата, в приборную панель самолета или на стекло окна автомобиля. Использование тонких пластиковых подложек также существенно уменьшает вес тонких отображающих панелей в сотовых телефонах, портативных компьютерах и, особенно, в массовой сфере настенного телевидения. Дисплеи FOLED обладают повышенной стойкостью к изломам, устойчивостью к внешним воздействиям и более длительным сроком службы по сравнению с аналогами на стеклянной основе. По заявлениям компании UDC, её партнеры по исследованиям в области технологии производства FOLED разработали эффективный процесс фазового смещения органического пара (OVPD), позволяющий создавать FOLED в технологическом цикле "рулон к рулону". Этот процесс отвечает потребностям массового производства и позволяет выпускать дисплеи на основе OLED наименьшей стоимости по сравнению с большинством плоских отображающих панелей, изготовленных по другим технологиям.

Рис. 8.26. Гибкие дисплеи FOLED

Дальнейшее развитие OLED-дисплеев привело к появлению т.н. "сложенных OLED" (SOLED). В них используется принципиально новая архитектура организации пикселя, разработанная компанией Universal Display. В дисплеях SOLED пиксель представляет собой вертикальную структуру расположенных друг над другом красного, зеленого и синего подпикселей, что отличается от расположения подпикселей в одной плоскости один возле другого, как в обычных дисплеях на основе ЭЛТ или ЖКИ. Это улучшает разрешающую способность дисплея в три раза и повышает качество цветопередачи. Для раздельной регулировки цвета и яркости каждый красный, зеленый и синий (R-G-B) подпиксельные элементы управляются индивидуально. Задание цвета выполняется за счет регулировки уровня тока в этих трех элементах. Регулировка яркости осуществляется путем изменения общего тока через сток ячейки. Получение градаций серого выполняется за счет широтно-импульсной модуляции сигналов, подаваемых на подпиксели. Технология SOLED компании UDC является первой демонстрацией вертикально-интегрированной структуры, в которой цвет, яркость и шкала серого могут настраиваться независимо, обеспечивая полноцветное изображение с высоким разрешением. Важной особенностью SOLED является очень высокий коэффициент заполнения, достигающий 100%. Например, когда у классического полноцветного дисплея устанавливается зеленый цвет, красный и синий подпиксели отключаются. Напротив, при тех же условиях у структуры SOLED все пиксели станут зелеными. Это означает, что архитектура SOLED обеспечивает лучшую цветопередачу и качество отображения. Еще одной особенностью SOLED является равномерность цветопередачи при увеличении размера пикселя. Это важно для больших дисплеев, в которых пиксели имеют достаточные размеры, чтобы их можно было увидеть с малого расстояния. В традиционных ЭЛТ и ЖКИ дисплеях глаз с близкого расстояния может увидеть раздельные красный, зеленый и синий цвета вместо эквивалентной смеси. У SOLED-дисплеев каждый пиксель излучает желаемый цвет, и поэтому цвет пикселя правильно воспринимается независимо от его размера и расстояния, с которого он наблюдается.
