Средства управления

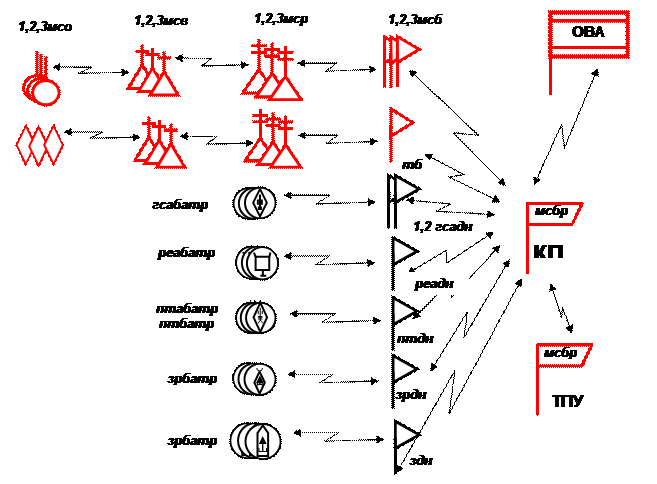

Схема системы управления мсбр

Требования предъявляемые к управлению.

ЛЕКЦИЯ №12

ТЕМА № 9:

Управление подразделениями в бою. Организация связи.

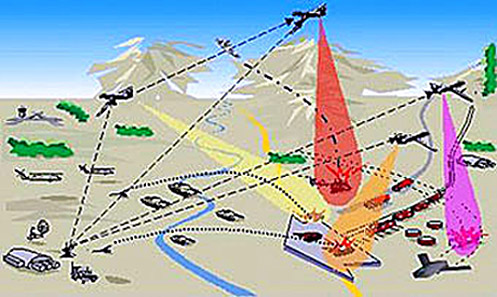

Структура АСУ подразделениями на поле боя

а) УКВ-радиостанция Р-159м

Р-159М – широкодиапазонная, переносная, симплексная, телефонно - телеграфная радиостанция с частотной модуляцией, узкополосным телеграфированием, тональным вызовом, а также возможностью дистанционного управления в телеграфном режиме.

Предназначена для обеспечения беспоисковой радиосвязи на любой частоте диапазона, свободной от помех в звене взвод-рота-батальон.

Передача цифровой информации осуществляется со скоростью 16 кБ/с без использования дополнительных устройств сопряжения.

Дальность радиосвязи в телефоном режиме: на антенну штырь 1,5м – до 10 км; на антенну штырь 2,7м – до 18 км; на антенну «бегущая волна» 40м – до 35км.

Мощность – 5 вт.

Вес – 16 кг.

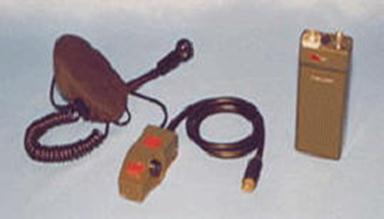

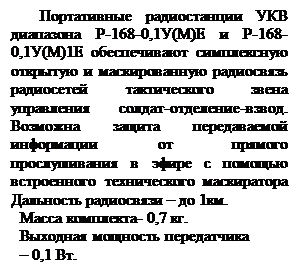

б) Портативная УКВ радиостанция Р-168-0,1У(М)Е

в) Радиостанция Р-173М ("Абзац-М")

Радиостанция Р-173М ("Абзац-М") симплексная, телефонная, ультракоротковолновая с частотной модуляцией. Предназначена для обеспечения двусторонней телефонной и цифровой радиосвязи между подвижными объектами при движении и на стоянке. При работе в цифровом режиме возможно совместная работа с аппаратурой засекречивания. Дальность связи на штыревую антенну – до 20 км.

Выходная мощность передатчика 30 Вт, вес комплекта – 43 кг.

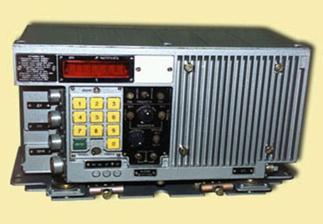

г) Возимая радиостанция Р-163-50У
