Характеристические краевые искажения

Классификация искажений

Как видно из рис. 3.1в, отсчет величины краевых искажений производится от . Это значение зависит от многих факторов и нахождение его величины иногда связано с определенными трудностями. Кроме того, при измерениях искажений большой совокупности границ принимаемых посылок часто интерес представляет не величина искажения отдельных посылок, а максимальная величина индивидуальных искажений.

При сравнении большого числа границ принимаемых посылок с границами переданных посылок (рис. 3.2а). Эта зона соответствует абсолютной величине общих краевых искажений .

Условно считая, что размещается посередине данной зоны, можно определить относительную величину общих краевых искажений как половину величины зоны, отнесенной ко всей длительности элементарной посылки:

Следовательно, относительная величина общих искажений не может быть меньше 50%. Кроме того, данное определение подразумевает, что значения и могут принадлежать как одной и той же посылке, так и разным посылкам. Поэтому индивидуальные искажения отдельных посылок могут принимать значения от 0 до . В частности, отдельные посылки могут иметь двусторонние симметричные краевые искажения (рис. 3.2в), двусторонние несимметричные краевые искажения (рис. 3.2г), односторонние краевые искажения (рис 3.2д, е), а некоторые посылки могут быть неискаженными (рис. 3.2ж).

Искажения кодовых посылок разделяют на две группы. К первой группе относят искажения кодовых посылок, которые принадлежат к детерминированным (регулярным) процессам. Такие искажения называются систематическими. Систематические искажения вызываются, в основном, несоответствием электрических характеристик канала параметрам передаваемых посылок и проявляются чаще всего в смещении краев принимаемых посылок. В свою очередь систематические искажения разделяются на характеристические краевые искажения и краевые искажения типа преобладания. В связи с регулярностью процессов, вызывающих систематические искажения, величина их может быть рассчитана и занормирована.

Ко второй группе относятся искажения, принадлежащие к случайным процессам и поэтому называемые случайными. Случайные искажения зависят от случайных факторов: различного рода помех, прерываний уровня сигнала и т. п. В зависимости от амплитуды помех и длительности прерываний в принимаемых посылках могут повлиять как случайные краевые искажения, так и дробления.

Основным источником ошибок являются случайные искажения. Вследствие случайности процессов, вызывающих эти искажения, их расчет, измерение и нормирование вызывает определенные трудности.

Характеристические искажения обуславливаются переходными процессами в каналах связи и появляются в тех случаях, когда переходный процесс не успевает установиться за время элементарной посылки. В этих условиях длительность принятой посылки будет зависеть от длительности и полярности предшествующих посылок.

Характеристические искажения проявляются при передаче по каналу связи последовательности посылок различной структуры. Величина характеристических искажений в канале связи зависит от скорости передачи, ширины полосы пропускания канала, формы амплитудно-частотных и фазочастотных характеристик канала и других факторов. Если электрические характеристики канала не соответствуют выбранной скорости телеграфирования, то при передаче равномерно чередующихся посылок разной полярности типа 1:1 («точек») искажения будут отсутствовать, а при передаче периодических несимметричных последовательностей типа 1:5, 1:6 и т. п. появятся краевые искажения, величина которых будет постоянной.

С характеристическими искажениями приходится считаться при передаче посылок постоянного тока по соединительным линиям и кабельным жилам с большой сосредоточенной или распределенной емкостью. Для этого случая поясним появление характеристических искажений, предположив, что передача осуществляется двухполярными посылками, а нарастание и спадание тока в цепи телеграфирования происходит по экспоненциальному закону.

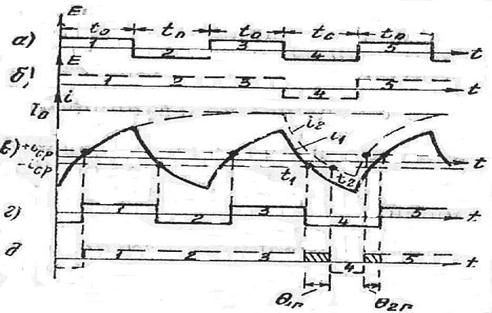

Принцип образования характеристических искажений иллюстрируется рис. 3.3. Сплошными линиями показаны переданные (рис. 3.3а) и принятые посылки (рис. 3.3г) – при передаче комбинации 1:1, а пунктирными линиями- комбинации 3:1 (рис. 3.3б, д). Как следует из рис. 3.3в, при передаче точек ток не успевает достичь установившегося значения за время элементарной посылки , но благодаря одинаковому характеру кривых нарастания и спадания тока краевые искажения отсутствуют (рис. 3.3г). В то же время прием комбинации 3:1 произошел с искажениями: четвертая посылка укоротилась в начале на величину , а в конце- на .
