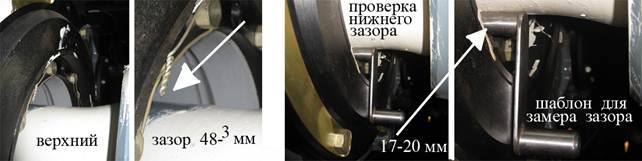

В вертикальной плоскости: верхний зазор ---- 48 -³ мм;
нижний зазор ---- 17 – 20 мм.
В горизонтальной плоскости: 25 – 35 мм.
-12-

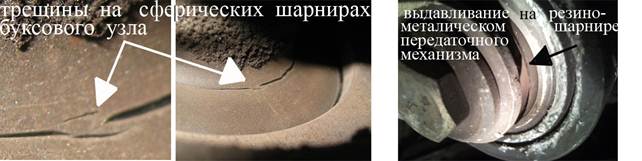

Отслоение, выпучивание и трещинообразование резины сферических шарниров поводковых муфт передаточного механизма и буксовых узлов --- не допускается!
(Распоряжение 26.02-10/8 от 26.03.10 “ Об эксплуатационной норме на резинометаллический шарнир передаточного механизма вагонов типа “Яуза” и “Русич ” ”.)
Допускаются в эксплуатацию шарниры с выступлением резины до 3 мм от торца обоймы. Суммарная длинна участка выступления должна составлять не более 1/3 окружности обоймы, с каждой стороны обоймы шарнира. При этом зоны выступания резины с двух сторон шарнира не должна располагаться на одном уровне.
