Движение смеси нефти, воды и газа в пористой породе

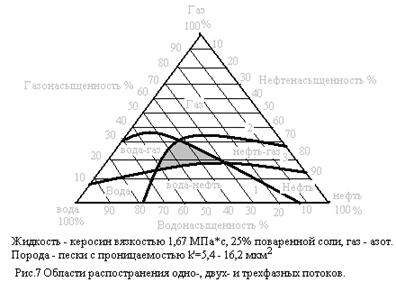

Экспериментально опытами установлено, что, в зависимости от объемного насыщения порового пространства различными компонентами (нефть, вода, газ) возможно одно-, двух- и трехфазное движение флюидов. Результаты опытов обычно изображают в виде треугольных диаграмм (рис.7) На диаграмме нанесены кривые, соединяющие точки с одинаковым (некоторым минимальным, пороговым) соответствующей компоненты в потоке (не в порах).

Кривая 1 соответствует 5 % - воды в потоке, кривая 2 – 5 % нефти в потоке, кривая 3 – 5 % газа в потоке.

Кривые 1, 2, 3 ограничивают на диаграмме возможные области одно-, двух- и трехфазного потока.

Так при газонасыщенности менее 10 % и нефтенасыщенности менее 20 % в потоке практически будет содержаться одна фаза воды. Область трехфазного потока (заштрихованная часть в центре) расположена в пределах насыщенности: нефтью – 25-50%, водой – 33-64 %, газом – 14-30 % (для несцементированных песков).
