Классификация заклепок и заклепочных швов

Основные виды заклёпок общего назначения стандартизованы. Различают следующие основные виды заклёпок (Рис. 3.2):

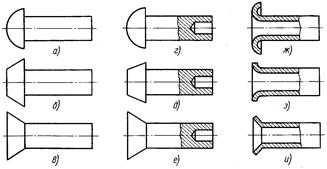

Рис. 3.2 Стандартные стальные заклепки

- заклёпки с полукруглой головкой ГОСТ 14797-85 и 10299-80 (Рис. 3.2, а);

- заклёпки с плоской головкой ГОСТ 14801-85 (Рис. 3.2, б);

- заклёпки с потайной головкой ГОСТ 14798-85, 14799-69, 10300-80 (Рис. 3.2, в);

- заклёпки полупустотелые ГОСТ 12641-80, 12643-80 (Рис. 3.2, г, д, е). Полупустотелые заклёпки применяются в тех случаях, когда не желательно или не допустимо заклёпочные соединения подвергать ударам;

- пустотелые со скруглённой ГОСТ 12638-80 и потайной ГОСТ 12640-80 головками (Рис. 3.2, ж, з, и). Пустотелые заклёпки применяются для того, чтобы использовать их отверстие в заклёпочном соединении для пропуска электрических проводников, крепёжных или других деталей.

В отдельных случаях применяют специальные заклёпки, например взрывные.

Заклёпочные швы подразделяются:

по конструкции:

- швы внахлёстку (Рис. 3.3, а, г);

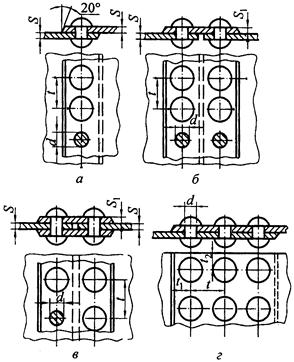

Рис. 3.3 Типы заклепочных соединений: а – нахлесточные;
б – стыковые с одной накладкой; в – стыковые с двумя накладками; г – нахлесточные многорядные

- швы встык с одной накладкой (Рис. 3.3, б);

- швы встык с двумя накладками (Рис. 3.3, в).

по расположению заклёпок:

- однорядные (Рис. 3.3, а, б, в);

- многорядные:

- а) рядовым построением (Рис. 3.4, а);

- б) шахматным построением (Рис. 3.4, б).

по числу заклёпок работающих на срез:

- односрезные (Рис. 3.3, а, б, г; Рис. 3.4);

- двухсрезные (Рис. 3.3, в);

- многосрезные.

по назначению:

- прочные (узлы машин);

- плотные (паровые котлы, баки и т. п.).

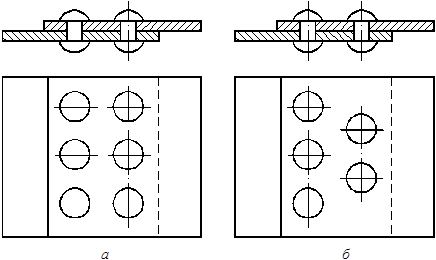

Рис. 3.4. Двухрядное параллельное (а)
и двухрядное шахматное (б) соединение внахлёстку
