Чем отличаются схемы: качественные, количественные и цепи аппаратов

Каждая фабрика осуществляет процесс обогащения при вполне определенной последовательности операций. Последовательность операций в процессе обогащения принято изображать графически в виде схем. Различают следующие виды схем: качественные, количественные, схемы цепи аппаратов.

В качественной схеме указываются операции и движение материала по операциям, а также приводятся данные о качестве материала и продуктов.

В количественной схеме наглядно в масштабе показывается количественное разделение сырья с обозначением важнейших процессов. Количественная схема, содержащая указания о количестве перерабатываемого материала и используемой воды, называется водно-шламовой.

В схеме цепи аппаратов показывается последовательно по ходу процесса движение материала по аппаратам и машинам, причем последние изображаются в виде условных обозначений или рисунков по возможности в вертикальном расположении.

5 Как графически изображают характеристики крупности зернистых продуктов

Характеристикой крупности называют графическое изображение гранулометрического состава сыпучего материала. Характеристики крупности строят в прямоугольной системе координат. Суммарную характеристику крупности Y = f(x) строят по точкам, положение которых находят по абсциссам х – диаметрам кусков и ординатам Y – суммарным выходам классов мельче или крупнее x.

Если по оси ординат отложены выходы материала, крупнее заданного диаметра, то характеристика построена «по плюс х», если мельче данного диаметра, то «по минус х». Обе характеристики зеркально отражают друг друга и, будучи построены на одном графике, пересекаются в точке, соответствующей выходу материала, равному 50 %.

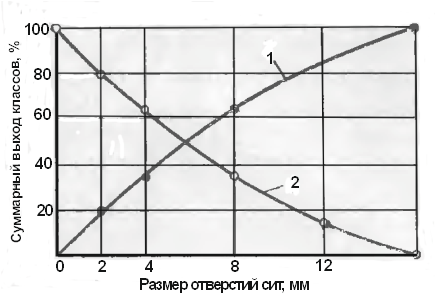

Характеристики крупности:

1 - по «минусу»; 2 – по «плюсу»

Найденная гранулометрическая характеристика позволяет:

1. По виду кривой судить о преобладании крупных или мелких зерен. Суммарные характеристики «по плюс х» бывают выпуклыми, вогнутыми и прямолинейными. Выпуклая кривая получается при преобладании в материале крупных зерен, вогнутая – при преобладании мелких зерен. Прямолинейная кривая свидетельствует о равномерном распределении в материале зерен по крупности, т.е. на любом участке характеристики на единицу изменения диаметра приходится одинаковое изменение суммарного выхода материала.

2. По кривой суммарной характеристики можно определить выход любого класса крупности.

3. На основании гранулометрической характеристики можно вывести аналитические зависимости для определения удельной поверхности материала.
