Ползунный
Механизм
Рис.1
Если это компрессор, то зв.1 – входное, а зв.3 – выходное.
Если это механизм ДВС, то зв.3 – входное, а зв.1 – выходное.
Кинематическая пара – подвижное соединение звеньев, допускающее их относительное движение. Все кинематические пары на схеме обозначают буквами латинского алфавита, например A, B, C и т.д.
Если, то К.П. – вращательная; если, то поступательная.
Порядок нумерации звеньев:
входное звено – 1;
стойка – последний номер.
Звенья бывают:
· простые – состоят из одной детали;
· сложные – состоят из нескольких, жестко скрепленных друг с другом и совершающих одно и тоже движение.
Например, шатунная группа механизма ДВС.
Звенья, соединяясь друг с другом, образуют кинематические цепи, которые разделяют на:
· простые и сложные;
· замкнутые и разомкнутые;
Пример замкнутой кинематической
цепи на рис.1;
пример разомкнутой цепи:
Машина – техническое устройство, в результате осуществления технологического процесса определенного рода, можно автоматизировать или механизировать труд человека.
|
|
Машины условно можно разделить на виды:
· энергетические;
· технологические;
· транспортные;
· информационные.
Энергетические машины разделяют на:
· двигатели;
· трансформирующие машины.
Двигатель – техническое устройство, преобразующее один вид энергии в другой. Например, ДВС.
Трансформаторная машина – техническое устройство, потребляющее энергию извне и совершающее полезную работу. Например, насосы, станки, прессы.

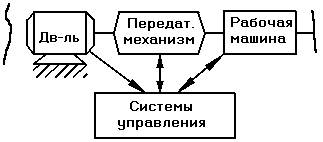

Техническое объединение двигателя и технологической (рабочей машины) – Машинный агрегат (МА).
Внешняя Технологический среда процесс

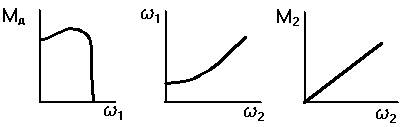

Двигатель имеет определенную механическую характеристику, рабочая машина тоже. Механические характеристики указаны в техпаспорте.
w1 – скорость, с которой вращается вал двигателя;
w2 – скорость, с которой будет вращаться главный вал рабочей машины.
w1 и w2 нужно поставить в соответствие друг другу.
Например, число оборотов n1 =7000 об/мин., а n2=70 об/мин.
Чтобы привести в соответствие механические характеристики двигателя и рабочей машины, между ними устанавливают передаточный механизм, который имеет свои механические характеристики.
up2=w1/w2=700/70=10
В качестве передаточного механизма могут быть использованы:
· фрикционные передачи (с использованием трения);
· цепные передачи (привод мотоцикла);
· зубчатые передачи.
В качестве рабочей машины наиболее часто используют рычажные механизмы.
