Различают три класса систем межстанционной сигнализации:
1) Внутриканальная (внутриполосная) сигнализация - передача сигнальной информации непосредственно по разговорному каналу (рисунок 7.5).
Рисунок 7.5 – Внутриканальная сигнализация
2) Сигнализация по выделенным сигнальным каналам (ВСК) – передача сигнальной информации по выделенному сигнальному каналу (рисунок 7.6).
Рисунок 7.6 – Сигнализация по выделенному сигнальному каналу
Сигнальные каналы могут быть отделены от разговорных:
· в пространстве (пространственное разделение);
· во времени (временное разделение);
· по частоте (частотное разделение).
3) Системы общеканальной сигнализации – передача сигнальной информации по каналу сигнализации, закрепленному за группой разговорных каналов (рисунок 7.7).

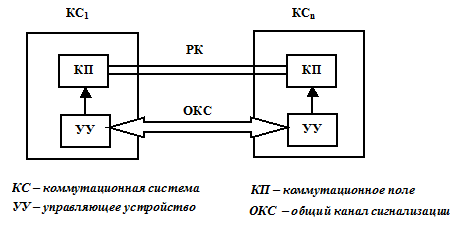

Рисунок 7.7 – Сигнализация по общему каналу
За группой разговорных каналов закрепляется высокоскоростной канал передачи, по которому сигнальные сообщения передаются в порядке очереди.
Существует два метода реализации систем сигнализации:
|
|
|
1) «Из конца в конец», при котором сигнальная информация, необходимая для установления соединения, передается во все коммутационные системы с исходящего конца (рисунок 7.8).
Рисунок 7.8 – Сигнализация «из конца в конец»
Транзитные КС и оконечная КС в обработке адресной информации не участвуют.
2) «От звена к звену», при котором информация, необходимая для установления соединения, передается между управляющими устройствами коммутационных систем и обрабатывается на каждой станции (рисунок 7.9).
Рисунок 7.9 – Сигнализация «от звена к звену»
