Деконволюция в RadExPro Plus и SeisWin

Модуль Predictive Deconvolution (Предсказывающая
деконволюция)

Теоретические основы применения:

Предсказывающая деконволюция применяется для устранения когерентных шумов и увеличения разрешающей способности. При рассмотрении процесса распространения упругих колебаний в среде и регистрации сейсмических волн как процесса линейного, частотная характеристика трассы – это произведение частотной характеристики приемно-регистрирующего канала и частотной характеристики среды. Последняя включает в себя искажения, вызываемые средой, которые фактически являются погрешностями интерпретации наблюденных данных (например, кратные отражения, волны-спутники, образовавшиеся на поверхности земли и схожие с ними).

Для устранения упомянутых искажений в предсказывающей деконволюции рассчитывается оператор линейного фильтра – с помощью алгоритма Винера-Левинсона решается уравнение Колмогорова-Винера.

Для повышения устойчивости решения используется добавление белого шума, а с целью минимизирования ошибки предсказания – метод наименьших квадратов.

Рабочее окно модуля представлено на рис. 4.17.(плакат 16).

Задаваемые параметры:

- Decon gate start time - начальное время для создания оператора деконволюции,

- Decon gate end time – конечное время для конструирования оператора деконволюции. Оно должно быть больше, чем Decon gate start time,

- Prediction gap – расстояние оператора предсказания для применения к входным данным в мс,

- Decon operator length – длина оператора деконволюции в мс, определяющая длину расчета функции автокорреляции,

- «White noise» level - значение «белого шума», в процентах. Это процентное содержание предварительного отбеливания определяет, какой процент белого шума должен быть добавлен к первоначальной импульсной характеристике.

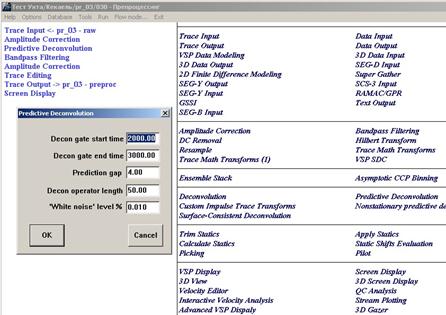

4.17. Рабочее окно программного модуля Predictive Deconvolution.

Примечание 1: Модуль Predictive Deconvolution может использоваться также для проведения импульсной деконволюции (spiking deconvolution) с целью увеличения разрешения записи. Для этого в поле Prediction gap задается расстояние оператора предсказания, равное шагу дискретизации, а в поле Decon operator length задается длина оператора деконволюции равная, по меньшей мере, длине зондирующего импульса.

Примечание 2: Для выравнивания частотного состава сигналов вдоль оси времен и между трассами записи используется процедура корректирующей фильтрации, заключающаяся в последовательном применении деконволюции (расширение спектра сигналов) и полосовой фильтрации (выделение оптимальной области спектра).

Модуль Deconvolution в комплексе SeisWin аналогичен вышеописанному, но выполняется в частотной области.

Тема 4.3. Расчёт и коррекция статических
поправок

4.3.1. Расчёт и ввод статических поправок
«за рельеф» в комплексе RadExPro Plus

Расчет статических поправок за рельеф в комплексе RadExPro Plus выполняется программным модулем Calculate Statics. Для каждой трассы рассчитываются статических поправок за рельеф для PP и PS волн. Полученные значения записываются в указанные пользователем поля заголовков.

Внимание: Для работы модуля в проекте должны присутствовать следующие поля заголовков: SOU_STAT, REC_STAT, SOU_STAT1, REC_STAT1.

На вход модуля попадают идущие по потоку трассы с любым порядком сортировки. Положения источников и приемников определяются по указанным пользователем полям заголовков. Превышения и глубины источников, превышения приемников и/или значения t_вертик (uphole time) берутся либо из текстового файла, либо из указанных пользователем полей заголовков. Скорости Vp и Vs в ЗМС и в слое от подошвы ЗМС до ЛП (уровня final datum) берутся из поля редактирования в окне параметров и могут меняться по латерали.

На выходе модуль выбрасывает в поток неизмененные трассы с исходным порядком сортировки. В зависимости от выбора пользователя, в поля заголовков SOU_STAT и REC_STAT записываются статические поправки за положения источника и приемника для PP волн, а в поля заголовков SOU_STAT1 и REC_STAT1 - для PS волн.

Параметры модуля задаются в диалоговом окне, содержащем 3 вкладки:

Вкладка Calculation method (рис. 4.18плакат 17а) – определяет способ расчета статических поправок:

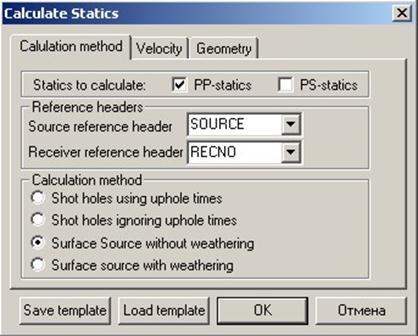

Рис. 4.18. Рабочее окно программного модуля Calculate Statics.
(вкладка Calculation method).

В поле Statics to calculate задаются типы волн для которых должны рассчитываться поправки:

§ PP-statics - опция, указывающая, нужно ли рассчитывать статику для Р-волн.

§ PS-statics - опция, указывающая, нужно ли рассчитывать статику для РS-волн.

В поле Reference headers указываются поля заголовков, содержащие номера пикетов ПВ и ПП.

§ Source reference field - поле заголовка, по которому определяется номер пикета ПВ (по умолчанию SOURCE).

§ Receiver reference field - поле заголовка, по которому определяется номер пикета ПП (по умолчанию RECNO).

Замечание: Предполагается, что для источников и приемников используется единая нумерация пикетов.

В поле Calculation method задаётся способ расчета поправок.

§ Shot holes using uphole times – возбуждение в скважине, при расчете поправок используются значения t_верт (uphole times) и h_взр (Sou_depths) из заголовков трасс (вкладка Geometry).

§ Shot holes ignoring uphole times – возбуждение в скважине,значения t_верт игнорируются. Время пробега волны через зону малых скоростей определяется значениями Weathering Vp и Weathering Vs (вкладка Velocity). Глубина возбуждения (Sou_depths) выбирается из заголовка трасс (вкладка Geometry).

§ Surface source without weathering - источники находятся на поверхности, при расчетах используются глубина ЛП и эффективные скорости Replacement Vp и, если задан расчёт для PS-волн, – Replacement Vs (вкладка Velocity).

§ Surface source with weathering - источники находятся на поверхности, uphole не используется, в точках профиля задаются глубины ЗМС (аналог глубины скважины) и скорости.

Вкладка Velocity (рис. 4.19.плакат 17б) – задание значений скоростей (а также мощность зоны малых скоростей, если она используется), которые будут использоваться при расчете статических поправок. То, какие из полей на этой вкладке доступны, зависит от выбранных настроек на вкладке Calculation method. Необходимо задать значения всем доступным полям. Значения могут меняться по латерали (между пикетами – линейно интерполируются). Синтаксис задания всех значений на этой вкладке такой: номер_пикета: значение, номер_пикета - номер_пикета: значение.

Вкладка Geometry (рис. 4.20плакат 17в) – для каждого из параметров геометрии указывается источник, который будет использоваться при расчете поправок, а также уровень приведения.

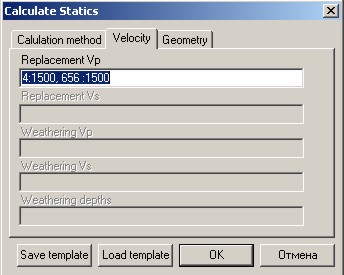

Рис. 4.19. Рабочее окно программного модуля Calculate Statics.
(вкладка Velocity).

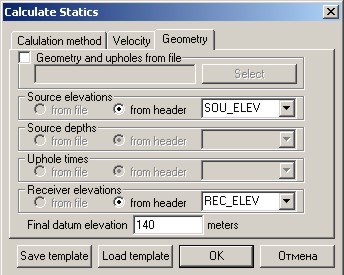

Рис. 4.20. Рабочее окно программного модуля Calculate Statics.
(вкладка Geometry).

Ввод статических поправок в комплексе RadExPro Plus выполняется программным модулем Apply Statics (рис. 4.21. плакате 18)вводит статические поправки за ПВ или за ПП.

Статические сдвиги задается в мс. Отрицательные значения уменьшают исправленное время, положительные – увеличивают. Программа интерполирует поправки между заданными точками.

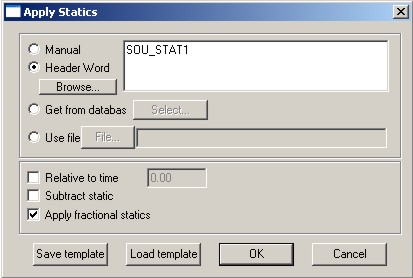

Рис. 4.21. Рабочее окно программного модуля Calculate Statics.

В программе реализованы 4 способа задания поправок:

- Опция Manual позволяет задать статические поправки вручную в окне.
Пример: CDP
0-50:500,70:300,

В этом примере:

§ CDP – имя поля заголовка;

§ 0-50 – значения поля, к которым применяется поправка (в данном случае номера точек ОГТ);

§ 500 – время и т.д. (здесь трассы точек ОГТ от 0 до 50 будут сдвинуты вниз на 500 мс, а трассы точки ОГТ с номером 70 будут сдвинуты вниз на 300 мс).

- Опция Header Word позволяет задать статические поправки, ранее занесенные в поля заголовков трасс (имя поля выбирается в окне, открывающемся при нажатии кнопки Browse).

- Опция Get from database позволяет задать статические поправки из объекта базы данных, который выбирается в стандартном диалоговом окне, появляющемся при нажатии кнопки Select….

- Опция Use file позволяет задать статические поправки, записанные в файл (выбирается в диалоговом окне, появляющемся при нажатии кнопки File…, или имя файла задаётся вручную в текстовом поле).

Значения вводимых стат.поправок могут быть модифицированы при выборе опции (в нижней половине окна):

- Опция Relative to time позволяет добавить к статическим поправкам постоянный сдвиг, задаваемый в соответствующем окне;

- Опция Subtract static применяет статические поправки с обратным знаком;

- Опция Use interpolation позволяет использовать статические поправки, величина которых меньше чем шаг дискретизации.

4.3.2. Расчёт и ввод статических поправок
«от рельефа» в комплексе SeisWin

Расчет и ввод статических поправок в комплексе SeisWin выполняется программным модулем Static Correction (рис. 4.22.плакат 19), который имеет 2 режима работы:

- ввод статических поправок, заданных пользователем в библиотеке LMS (порядок создания библиотеки не отличается от описанного ранее),

- расчёт и ввод априорных статических поправок «от рельефа» (способ эквивалентен описанному в опции Surface source without weathering модуля Calculate Statics).

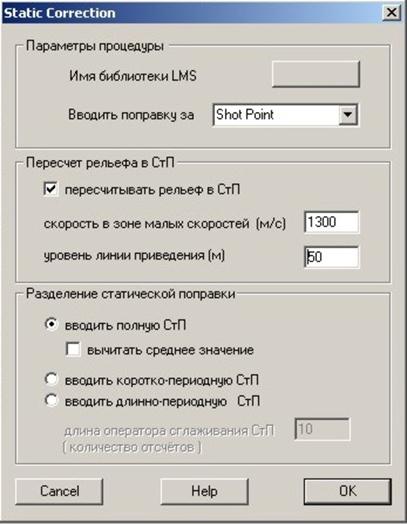

Рис. 4.22. Рабочее окно программного модуля Static Correction.

Автоматическая коррекция статических поправок в комплексе SeisWin реализована в модуле New Lista Static Correction, котором осуществляется определение статических сдвигов сигналов на трассах сейсмограмм с введенными кинематическими поправками.

Работает в автоматическом режиме.

Определённые статические сдвиги рассматриваются как суммарные (за ПВ+ПП) статические поправки, могут быть введены в обрабатываемый материал, занесены в этикетки или записаны в библиотеку LSL.

Может использоваться как для определения первичных статических поправок, так и для определения корректирующих поправок.

В модуле реализован следующий алгоритм:

- для каждой сейсмограммы ОСТ (ОГТ) выполняется построение модельной трассы в соответствии с заданными параметрами программы;

- для всех исходных трасс, принадлежащих обрабатываемой сейсмограмме ОГТ, вычисляется ФВК с модельной трассой;

- отыскивается максимум ФВК и определяется соответствующая ему величина временного сдвига, рассматриваемая как суммарная статическая поправка для данной трассы.

Рабочее окно программного модуля представлено на рис. 4.23.(плакат 20)

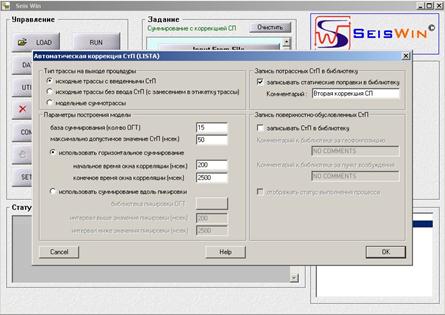

Рис. 4.23. Рабочее окно программного модуля
New Lista Static Correction.

Основные параметры модуля New Lista Static Correction:

- Режим работы (тип трассы на выходе процедуры):

§ исходные трассы с введёнными СтП – рассчитанная поправка вводится в трассу, а её значение заносится в заголовок трассы;

§ исходные трассы без ввода СтП – значение рассчитанной поправки заносится в заголовок трассы, в трассу поправка не вводится;

§ модельные суммотрассы – на выход процедуры поступают модельные суммотрассы, каждой ОГТ соответствует одна модельная трасса.

- Параметры построения модели:

§ база суммирования (количество ОГТ) – количество точек ОГТ, на пространственной базе которых должно производиться построение каждой модельной суммотрассы;

§ максимально допустимое значение СтП (мс) – значение временного интервала, в пределах которого рассчитывается значение поправки по максимуму функции взаимной корреляции (ФВК) исходной и модельной трасс;

§ использовать горизонтальное суммирование – модельная трасса формируется путём горизонтального суммирования исходных трасс на пространственной базе, в соответствии с параметром "база суммирования". Параметры "начальное время окна корреляции" и "конечное время окна корреляции" определяют границы временного окна, в пределах которого будет рассчитываться ФВК исходной и модельной трасс;

§ использовать суммирование вдоль пикировки – модельная трасса формируется путём суммирования исходных трасс вдоль заданной пользователем пикировки. Параметры "интервал выше значения пикировки" и "интервал ниже значения пикировки" определяют границы временного окна, в пределах которого рассчитывается ФВК исходной и модельной трасс. (Данные параметры определяют границы временного окна не в абсолютных значениях времени, а в относительных, в зависимости от значения пикировки для данной ОГТ).

Опция Запись потрассных СтП в библиотеку – выбор данной опции создает библиотеку LSL, куда автоматически будут записаны статические поправки, определённые в процессе работы данного модуля (рис. 4.24.плакат 21).

Рис. 4.24. Окно библиотеки LSL.

Ввод статических поправок, записанных в библиотеку LSL реализуется программныммодулем Lista Library Static.

Тема 4.4. Расчёт и коррекция кинематических поправок

Расчет кинематических поправок при обработке МОГТ производится на основе данных о геометрии системы наблюдений и скоростной модели V(t₀): .

Коррекция кинематических поправок заключается в уточнении двумерной скоростной модели V(t₀,l)

4.4.1. Расчёт и ввод кинематических поправок
в комплексе RadExPro Plus

Расчёт и ввод кинематических поправок в комплексе RadExPro Plus выполняется программным модулем NMO/NMI (Кинематические поправки). Рабочее окно модуля содержит две вкладки:

- На вкладке NMO (рис. 4.25.плакат 22а) задаётся тип рассчитываемых поправок и параметр автомьютинга:

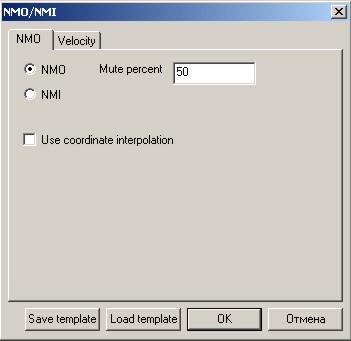

Рис. 4.25. Рабочее окно программного модуля NMO/NMI.
(вкладка NMO).

§ Опция NMO – расчёт и ввод «прямых» кинематических поправок.

§ Опция NMI –ввод «обратных» кинематических поправок, применяется к сейсмограммам с введенными кинематическими поправками для их «вывода».

§ Mute percent – параметр автомьютинга, ограничивающий предельное искажение (растяжение в процентах) сигналов при вводе переменных по t₀ кинематических поправок (начальные части трасс, где растяжение больше заданного – обнуляются).

- На вкладке Velocity (рис. 4.26.плакат 22б) сгруппированы параметры задания скоростного закона. Скоростной закон можно задать тремя способами:

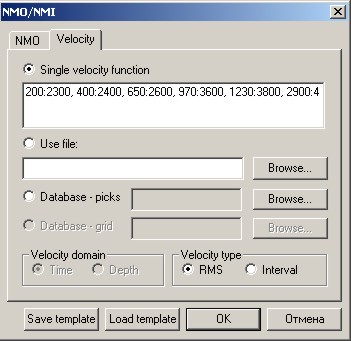

Рис. 4.26. Рабочее окно программного модуля NMO/NMI
(вкладка Velocity).

§ опция Single velocity function (одиночный скоростной закон) – скоростной закон, единый для всего профиля, задаётся в текстовом поле вручную. Синтаксис записи: время:скорость,время:скорость и т.д. (время – в мс, с корость – в м/с).

§ опция Get from file – скоростной закон считывается из файла. Для этого, нажав Browse…, выбрать нужный файл в открывшемся стандартном диалоговом окне.

§ опция Database – picks – используется скоростной закон, предварительно сохраненный в базе данных проекта. Для этого, нажав кнопку Browse…, выбрать нужный объект базы данных в открывшемся стандартном диалоговом окне.

- В поле Velocity type (тип скорости) указывается тип скорости:
− RMS – среднеквадратичная (V_ОГТ),
− Interval – интервальная.

Кнопки Save template и Load template предназначены для сохранения текущих параметров модуля в шаблоне в базе данных проекта и загрузки параметров из предварительно сохраненного шаблона, соответственно.

4.4.2. Коррекция кинематических поправок
в RadExPro Plus

Процедура коррекции кинематических поправок в комплексе RadExPro Plus реализована как интерактивное определение двумерной скоростной модели V_ОГТ(t₀) с равномерным шагом точек анализа по профилю.

Интерактивный анализ скоростей в комплексе RadExPro Plus выполняется программным модулем Interactive Velocity Analysis Используется алгоритм регулируемого направленного анализа (РНА) – сканирования V_ОГТ= const(t₀) с вычислением коэффициента подобия (сембланс):

- d – направление анализа (гипербола, параметры которой определяются значением V_ОГТ),

- i – индекс суммирования по оси Х (номер трассы в сейсмограмме ОСТ),

- j – индекс суммирования по времени (номер отсчёта).

Поле П(t₀, V_ОГТ) рассматривается как спектр V_ОГТ.

Для повышения статистической устойчивости скоростного анализа он выполняется не по одиночной сейсмограмме ОСТ, а по ансамблю сейсмограмм (суперсейсмограмме). Суперсейсмограмма формируется, как правило, с помощью программного модуля Super Gater из трасс нескольких соседних сейсмограмм ОСТ, трассы компонуются по принципу равного значения параметра OFFSET

Для корректной работы модуля Interactive Velocity Analysis во входных данных должны быть правильно заполнены следующие поля заголовков сейсмотрасс:

- SCDP - номер суперсейсмограммы ОСТ. Если ввод данных в поток происходит при помощи модуля Super Gather, то это поле присваивается автоматически, иначе его следует присвоить вручную.

- OFFSET и AOFFSET - должны содержать значения удалений источник-приёмник и их модули, соответственно.

- ILINE_NO и XLINE_X – в первое поле следует записать номера точек ОСТ (CDP), а во второе поле (при обработке данных МОГТ-2D) – любое одинаковое целое значение.

Интерфейс модуля состоит из двух частей: диалоговое окно установки начальных параметров и интерактивное (основное рабочее окно) модуля. Диалоговое окно установки параметров может быть вызвано также в процессе работы модуля, но при этом все изменения параметров будут активны лишь во время текущего сеанса выполнения модуля. При активации модуля появляется окно задания параметров модуля, содержащее 8 вкладок:

- Вкладка Output velocity (рис.4.27плакат 23а) позволяет сохранить скоростные характеристики, определяемые при работе модуля, в текстовый файл (по ключу Use file), или как объект базы данных (рекомендуется) – пикировку скоростей (ключ Database-picks).

(Вкладка аналогична окну, появляющемуся при активации модуля NMO/NMI, за исключением опции Single velocity function, которая на вкладке неактивна.)

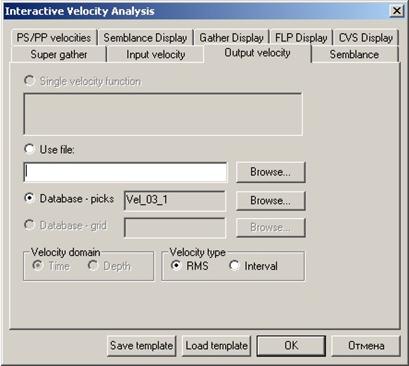

Рис. 4.27. Рабочее окно программного модуля Interactive Velocity Analysis (вкладка Output velocity).

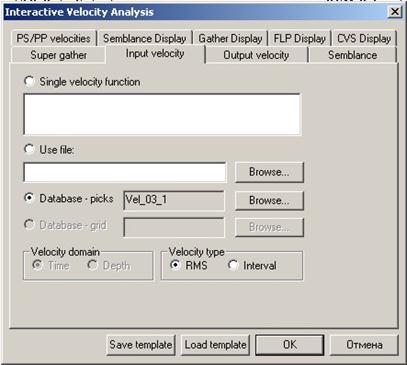

- Вкладка Input velocity (рис. 4.28.плакат 23б). Здесь можно указать существующий скоростной закон (пикировку скоростей в базе данных или текстовой файл), чтобы продолжить его редактировать. Если задание с данным модулем запускается в первый раз и соответствующего поля скоростей еще не существует, то целесообразно указать здесь ту же пикировку скоростей, что и на вкладке Output velocity. Тогда, после первого запуска модуль и сохранения упомянутого скоростного закона, при последующих запусках модуля тот же закон будет использоваться как входной и будет возможно его редактирование. (Вкладка аналогична окну, появляющемуся при активации модуля NMO/NMI).

Рис. 4.28. Рабочее окно программного модуля Interactive Velocity Analysis (вкладка Input velocity).

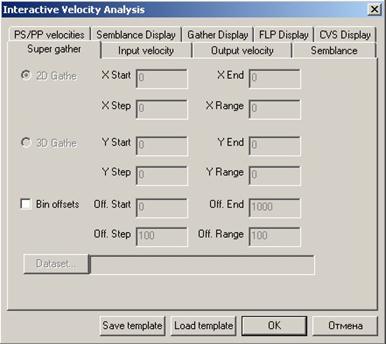

- Вкладка Super Gathe r (рис. 4.29плакат 23в). На этой вкладке доступна только опция Bin offsets, которая позволяет включить режим подсуммирования трасс по l -const:

§ в поле Off.start задается начальное а в поле Off.End конечное удаление источник-приёмник;

§ в поле Off.Step задается расстояние между трассами в метрах.

§ в поле Off.Range задается интервал в метрах вокруг точки подсуммирования – все трассы, попадающие в него, будут участвовать в подсуммировании.

Рис. 4.29. Рабочее окно программного модуля Interactive Velocity Analysis (вкладка Super Gathe r).

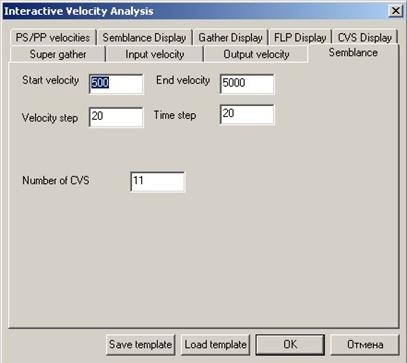

- Вкладка Semblance (рис. 4.30.плакат 23г). Задает параметры расчета коэффициентов подобия и имеет следующий вид:
В полях Start velocity и End velocity задаются начальная и конечная скорости для перебора скоростей.
В полях Velocity step и Time step задаются шаги перебора по скорости и по времени, соответственно.
В поле Number of CVS задается количество сумм с постоянными скоростями выводимых на экран.

Рис. 4.30. Рабочее окно программного модуля Interactive Velocity Analysis (вкладка Semblance).

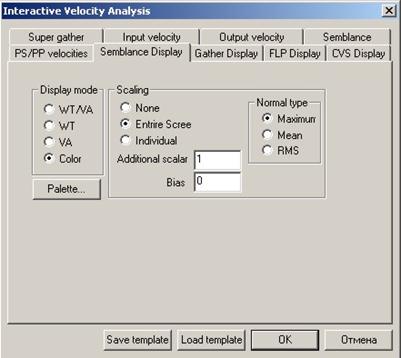

- Вкладка Semblance Display (окно спектра скоростей) представлена на рис.4.31(плакат 23д) используется для задания параметров отображения спектра скоростей, рассчитанного по коэффициентам подобия (КП) и имеет следующий вид:

§ В поле Display Mode выбирается способ изображения трасс спектра скоростей:
WT/VA отображает трассы способом отклонений одновременно со способом переменной ширины записи,
WT отображает трассы способом отклонений,
VA отображает трассы способом переменной ширины записи,
Color отображает трассы способом переменной плотности. Нажав кнопку Palette… можно задать цветовую палитру вручную.

Рис. 4.31. Рабочее окно программного модуля Interactive Velocity Analysis (вкладка Semblance Display).

§ В поле Scaling задается нормировка амплитуд трасс:

None – нет дополнительной нормировки трасс,
Entire screen – нормирует все трассы в совокупности путем деления амплитуд трассы на среднее абсолютное значения амплитуды всех трасс,
Individual – нормирует все трассы индивидуально путем деления амплитуд трассы на среднее абсолютное значения амплитуды самой трассы.

§ В поле Normal type устанавливается тип нормировка амплитуд:
Maximum – по максимальному значению,
Mean – по среднему значению,
RMS – по среднеквадратичному значению.

§ В поле Additional scalar вводится дополнительный коэффициент, на который будут умножены значения отсчетов трасс перед выводом на экран.

§ В поле Bias вводится значение смещения среднего уровня трассы от нуля (в %), приводящее:
- к изменению уровня черного цвета в случае изображения способом переменной ширины записи (положительное значение произведет сдвиг влево от нулевой линии трассы с увеличением зачерненной площади кривой, отрицательное – соответствует уменьшению зачерненной площади кривой),
- к сдвигу нуля относительно центра палитры при отображении методом переменной плотности, это значение приведет.

Вкладки: Gather Display (окно обрабатываемой сейсмограммы),

FLP Display (окно суммы, сформированной с текущей ско-
ростной функцией),

CVS Display (окно сумм с постоянными скоростями).
Они имеют такой же вид, как и вкладка Semblance Display и используются:

- для настройки параметров просмотра: обрабатываемой сейсмограммы,

- параметров отображения суммотрасс, полученных с использованием текущей скоростной функции,

- параметров отображения суммотрасс с постоянными скоростями.

Вкладка PS/PP velocity задаёт тип волн, для которых определяется скоростная характеристика.

Интерактивное окно модуля Interactive Velocity Analysis показано на рис. 4.32. плакате 24. Сейсмическая информация в нём представлена в 4-х взаимосвязанных окнах:

- Velocity - окно спектра скоростей, полученного при помощи расчета коэффициентов подобия (настройка параметров этого окна происходит на вкладке Semblanc display);

- Offset - окно просмотра обрабатываемой суперсейсмограммы (настройка параметров окна происходит на вкладке Gather display);

- Окно суммотрасс, полученных с использованием текущей скоростной функции, отпикированной на спектре скоростей (настройка параметров окна происходит на вкладке FLP display);

- CVS - окно сумм с постоянными скоростями (настройка параметров окна происходит на вкладке CVS display).

Слева от вышеперечисленных окон расположена шкала времени двойного пробега (t₀, в мс).

Рис. 4.32. Основное рабочее (интерактивное) окно программного модуля Interactive Velocity Analysis.

В верхней части окна расположена панель инструментов, виде и назначение виртуальных кнопок показаны на рис 4.33.:

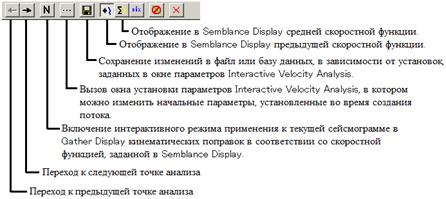

Рис.4.33. Панель инструментов интерактивного окна модуля
Interactive Velocity Analysis

Формирование одномерной скоростной модели (зависимости V(t₀)), как правило, производится путём пикировки максимумов сембланса в поле Velocity. Положение курсора в этом поле отображается в поле Offset расчётным годографом отраженной волны. График зависимости V(t₀) отображается также и в поле CVS. Редактирование графика производится путём перемещения, добавления и удаления точек, что отражается в поле суммотрасс. Всё это позволяет обоснованно выбрать

4.4.3. Расчёт и ввод кинематических поправок
в комплексе SeisWin

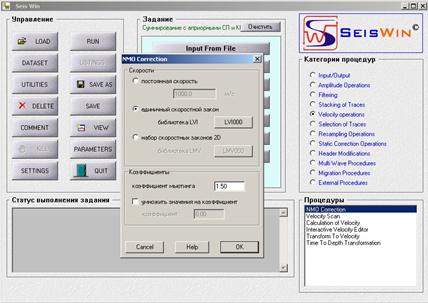

Модуль NMO Correction рассчитывает кинематические поправки, и вводит их в обрабатываемые трассы Окно задания параметров этого модуля показано на рис.4.34. плакате 25.

Важно! Для правильного расчёта и ввода поправок необходимо корректное заполнение поля Offset в заголовках трасс.

Скоростная характеристика, используемая при расчёте поправок, может быть задана тремя способами:

- постоянная скорость V = const (t,x),

- единая для всего обрабатываемого участка скоростная зависимость V(t₀) = const (x), предварительно записанная в библиотеку LVI,

- двумерная скоростная модель, предварительно записанная в библиотеку LMV.

Рис. 4.34. Диалоговое окно модуля NMO Correction.

В поле Коэффициенты задаётся коэффициент автомьютинга и может быть задан коэффициент, на который будут умножаться значения скорости в узловых точках скоростных зависимостей.

4.4.4. Коррекция кинематических поправок
в комплексе SeisWin

В комплексе SeisWin уточнение скоростных зависимостей, используемых при расчете кинематических поправок, реализовано в двух программных модулях:

- Velocity Scan – стандартное сканирование скоростей V_ОГТ = const (t₀),

- Interactive Velocity Editor – интерактивное определение и редакция скоростей V_ОГТ.

Модуль Velocity Scan выполняет многократное суммирование по ОГТ участка профиля. Участок описывается в библиотеке LSE, используемой модулем Trace Input (начальныё модуль задания). При суммировании используются кинематические поправки, рассчитанные при V_ОГТ = const (t₀). Значения скоростей (скорости сканирования) задаются в поле Набор скоростей (рис. 4.35.плакат 26).

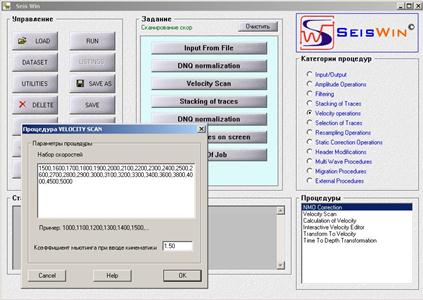

Рис. 4.35. Диалоговое окно задания скоростей сканирования модуля Velocity Scan.

Помимо набора скоростей сканирования в диалоговом окне модуля задаётся коэффициент автомьютинга.

Результатом обработки является набор фрагментов временного разреза, полученных при суммировании с кинематическими поправками, рассчитанными при V_ОГТ = const (t₀) (рис. 4.36.плакат 27). Количество повторений суммирования соответствует количеству скоростей сканирования, заданных в наборе.

При интерпретации на временных разрезах выделяются области, где отражённые волны прослеживаются наилучшим образом (регулярные, амплитудно выраженные оси синфазности). Таким образом определяются пары значений V, t₀ одномерной скоростной модели. График зависимости представлен на рис.4.36 красным цветом.

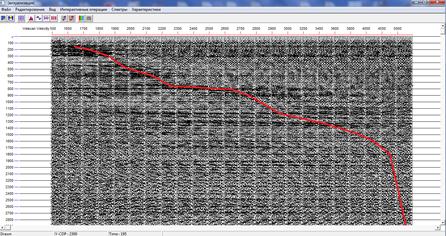

Рис. 4.36. Визуализация временного разреза сканирования
V_ОГТ= const (t₀)

Модуль Interactive Velocity Editor реализует расчёт и ввод кинематических поправок во фрагмент исходных данных, описываемый в библиотеках LDA и LSE.

Скоростной закон может быть загружен из библиотек LVI или задан графически в рабочем окне модуля (рис. 4.37, плакат 28). В модуле реализована редакция скоростного закона.

Рабочее окно модуля содержит три поля:

- правое – поле графика эффективных скоростей,

- среднее – поле входных данных,

- левое – поле суммотрассы.

На вход модуля целесообразно подавать фрагмент обрабатываемого профиля (5-10 ОГТ), отсортированных по Offset’у (аналог суперсейсмограммы в комплексе RadExPro Plus).

О точности задания или коррекции скоростной зависимости можно судить по «спрямлению» осей синфазности в поле входных данных и уровню суммарного сигнала.

Таким образом, модуль Interactive Velocity Editor реализует упрощенный вариант программы Interactive Velocity Analysis комплекса RadExPro Plus.

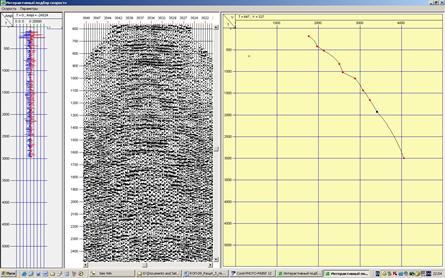

Рис. 4.37. Рабочее окно модуля Interactive Velocity Editor.

Тема 4.5. Суммирование сейсмических трасс

4.5.1. Суммирование сейсмических трасс
в RadExPro Plus

Модуль Ensemble stack (Суммирование трасс) производит суммирование всех трасс каждой из заданных входных композиций в одну трассу. Каждый отсчет трассы на выходе будет являться комбинацией соответствующих отсчетов трасс на входе.

При активации модуля появляется окно (рис. 4.38, плакат 29),

Рис. 4.38. Рабочее окно модуля Ensemble stack.

В поле Mode, которого необходимо выбрать способ суммирования трасс:

⇒ Mean – значения отсчетов суммируются и делятся на общее число
суммированных отсчетов.

⇒ Median – берется медианное значение всех отсчетов на каждом
времени трассы.

⇒ Alpha trimmed – исключается процент самых малых и самых
больших значений отсчетов, далее находится медианное
значение. При выборе Alpha trimmed необходимо указать
процент исключения.

⇒ Coherent stack – когерентное суммирование. Отсчеты суммиру-
ются только в том случае, если значение сглаженной
функции когерентности, рассчитанной для данного вре-
мени на заданной базе превышает указанное здесь значе-
ние (в процентах).

® Window (traces) – задается база расчета функции когерентности в
трассах. Если указанное значение превышает количество
трасс в ансамбле, то в качестве базы берется весь ан-
самбль.

→ Filter length (ms) – задается длина временного скользящего окна,
которое будет использоваться для сглаживания функции

когерентности.

⇒ Treat zero as result of muting - считать “жесткий ноль” результатом
мьютинга. Если эта опция включена, отсчеты, значения
которых равны нулю, считаются результатом мъютинга и
не участвуют в суммировании.
