Установка зондов

Элементами, передающими системе контроля данные о состоянии сушильной камеры, являются:

‑ зонд температуры (2 для сушильной установки с реверсивной циркуляцией воздуха), который представлен датчиком PT100;

‑ зонд влажности воздуха или равновесной влажности (Ue или UGL) (2 для сушильных установок с реверсивной циркуляцией воздуха), укомплектованный пластиной из очень гигроскопичного материала;

- шесть зондов UL, т.е. 6 пар электродов (в больших камерах их число может достигать 12 и даже 18), которые устанавливаются в контрольные доски, отобранные по их особому расположению или толщине, влажности и.т.д.

Замена пластинок UGL

Целлюлозная пластинка, которая является неотьемлемой частью датчика Ue или UGL, должна быть обязательно заменена перед началом каждого нового цикла сушки. Для этого необходимо отвинтить 4 винтовых зажима опоры UGL внутри камеры и произвести замену использованной пластины на другую такого же типа. Затянуть зажимы до конца.

Установка электродов

При выборе досок для установки зондов необходимо обеспечить выполнение следующих операций:

1) Перед установкой электродов необходимо проверить определенное число досок при помощи ручного измерителя влажности «Humitest». Так Вы получите общее представление о влажности всей загрузки.

2) Для установки зондов выбирайте доски со средними характеристиками, определяющими условия UL всей загрузки (наиболее показательные доски).

3) Одна точка измерения состоит из двух электродов-гвоздей из нержавеющей стали, длина которых составляет 15, 25 и 40 мм, в зависимости от толщины доски. Два электрода устанавливаются на расстоянии 30 - 35 мм один от другого, поперечно по отношению к направлению волокна (рис. 18 и 19 ).

4) Для точного считывания влажности в сердцевине дерева необходимо установить электроды на глубину равную приблизительно половине толщины доски, не боясь в отдельных случаях превысить данный размер. Среднюю оценку UL получают при установке электродов приблизительно на 1\3 толщины доски (рис.18).

Рис. 18: Расположение электродов в древесине

5) Точки измерения должны быть правильно распределены в массе древесины; они не должны находиться вблизи разбрызгивающего устройства (спрая), т.к. могут быть выявлены ошибки в считывании.

6) Точки измерения должны быть расположены на расстоянии приблизительно 600-400 мм от торцов и на 1\3 ширины доски (посередине при сушке узких досок) (рис.19) Категорически запрещается устанавливать электроды на торцах штабелей (рис.20). Пустые пространства между электродами при необходимости закрываются силиконовой мастикой или твердым воском во избежание накопления воды. Удобно устанавливать электроды на нижней поверхности доски – это исключает любой контакт с водой.

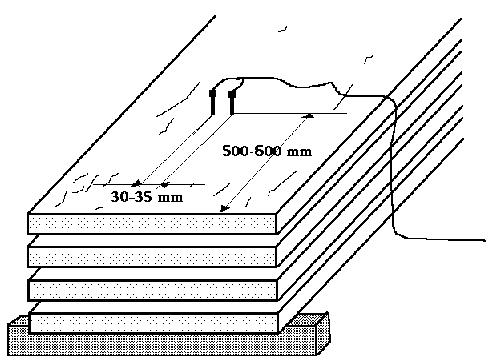

Рис. 19: Правильное расположение зондов древесины

7) Электроды для измерения влажности древесины никогда не следует устанавливать вблизи природных краев древесины (рис.20) или частей с заболонью, поскольку в этих местах могут присутствовать минеральные вещества, искажающие данные измерения.

8) Установка электродов в небольшие водные карманы обязательно приведет к погрешности при считывании.

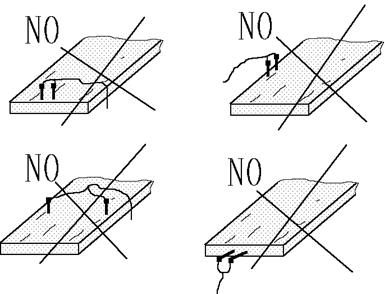

Рис.20: Неправильное расположение зондов UL

9) Соединительный кабель - это специальный провод с усиленной изоляцией, который требует очень бережного отношения. Следите за тем, чтобы кабель не волочился по земле и не пережимался. В случае повреждения кабеля, его необходимо немедленно заменить. Данные провода выполнены из особого материала и не могут использоваться с промежуточными соединениями и спайками.

10) Прежде чем приступать к разгрузке сушильной камеры не забывайте отсоединять штеккеры от зондов!

Погрешности измерения

Если древесина в течение продолжительного периода времени остается под открытым небом, то соленый или сильно загрязненный воздух промышленных зон может спровоцировать изменение электрической проводимости древесины. Подобный же эфект может возникнуть также при наличиии химических веществ в жидкости для увлажнения, вступающими в реакцию взаимодействия с компонентами дерева. Изменение электрической проводимости может быть также спровоцировано кристаллами соли, которые присутствуют в некоторых тропических породах древесины.

Во время измерения влажности древесины UL могут появиться отклонения между полученными данными и реальными значениями влажности, учитывая, что изначально система контроля была оттарирована на средние величины.

Если вы опасаетесь, что могут возникнуть подобные отклонения, то рекомендуется произвести дополнительный контроль реальной влажности древесины в лаборатории при помощи метода испытания в сушильном шкафу.

.
