Т34: РД резка металлов

1) электродами (плавящимися, неплавящимися)

- производится нагрев металла, при большом токе от 460 - 1200А, а удаление производится струёй сжатого газа (воздух, азот, кислород)

Резка может производиться:

разделительная - для изготовления деталей,

поверхностная - для строгания канавок, удаления дефектов швов и зачистки корня шва.

- при разделительной резке эл. располагают под прямым углом к поверхности, а при строгании под углом 15°

Плазменная резка

Плазма – четвертое состояние вещества

1) твёрдое 2) жидкое 3) газообразная 4) плазменное

- в качестве источника нагрева используется сжатая электрическая дуга, обдуваемая газом, который при соприкосновении с дугой нагревается и ионизируется,т.е распадается на положительные и отрицательные ионы превращаясь в поток плазмы с высокой плотностью энергии и температуры (в среднем 15.000°С).

- дуга разогревает, а плазменная струя удаляет расплав из реза.

1способ. плазмообразования, дуга горит между эл. и металлом (прямого действия)

2способ. когда дуга горит между эл. и соплом плазмотрона (косвенного действия) малопроизводительные.

-газы применяются:

активные (кислород, воздух) – реагирующие с металлом

инертные (аргон, азот, водород, гелий) – не реагирующие

Для питания дуги плазматрона используется оборудование с высоким напряжением:

до180В - при ручной резке,

до 300В - при автоматической

- допускается соединение двух источников по параллельной схеме.

- при резке необходимо поддерживать постоянное расстояния между соплом плазматрона и ме.

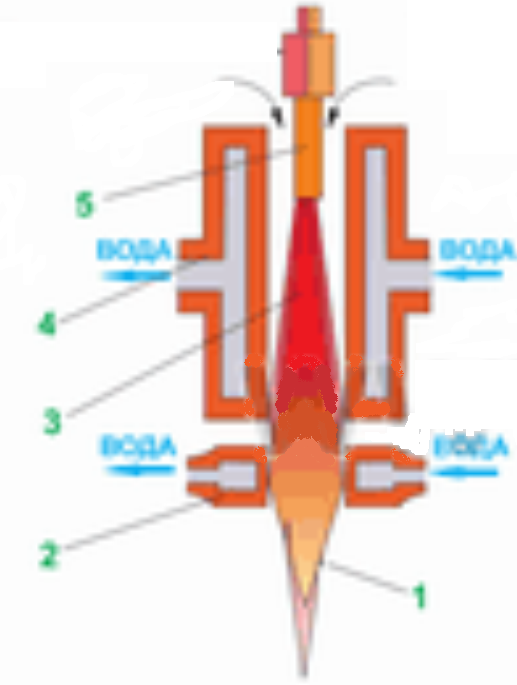

Сопло плазмотрона с водяным охлаждением

Режимы

Подводная дуговая резка

В жидкой среде при ДP, пары и газы создают газовую защиту в виде пузырей , который образуется при термической диссоциации водяного пара.

- эл. должен иметь толстое водонепроницаемое покрытие, состоящее из

80% - сурик железный

20% - мел замешанный на натриевом стекле

- Ток устанавливают с расчетом:

Icв = (60 – 70) × Øэл.

Uсв. в несколько раз выше чем на воздухе.
