Перед началом измерения необходимо включить вращение ротора балансируемой машины (первый пуск) и убедиться, что она вышла на рабочий режим

На готовность программы к работе в данном разделе указывает темно-зеленый цвет фона раздела и подсветка кнопок «F8 – Возврат» и «F9 – выполнить», расположенных в его правой части.

Кнопка «F8 – Возврат» (или функциональная клавиша F8) может использоваться для возврата в предыдущее рабочее окно программы.

Для проведения измерения параметров вибрации в разделе «Пуск без груза» необходимо «щёлкнуть мышкой» по кнопке «F9 – Выполнить» ( или нажать клавишу F9 на клавиатуре компьютера ), после чего начинают выполняться замер вибрации и обработка результатов измерений, которые в зависимости от частоты вращения ротора могут длиться от 2 до 10 секунд.

При успешном выполнении процесса измерений в соответствующих окошках раздела «Пуск без груза» появляются результаты измерения частоты вращения ротора (Nоб), а также значение составляющей СКЗ (Vо1) и фазы (F1) вибрации, проявляющейся на частоте вращения баланcируемого ротора.

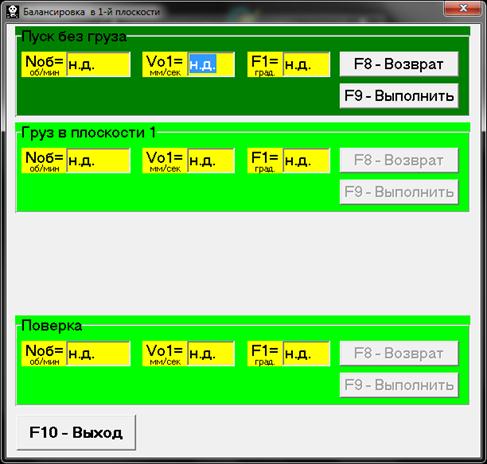

Рис. 7.8. Рабочее окно, используемое для измерений при балансировке

в одной плоскости.

Внимание!

В случае, когда при измерении отсутствует сигнал с датчика фазового угла (датчик не подключен к прибору или поврежден), или когда частота вращения ротора меньше 300 об/мин, на дисплей компьютера выводится предупреждающий транспарант (см. рис. 7.9), указывающий, что фактическая частота вращения ротора находится вне пределов измерений.
